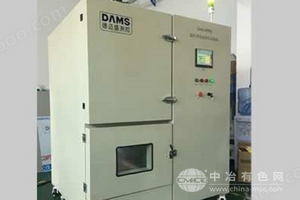

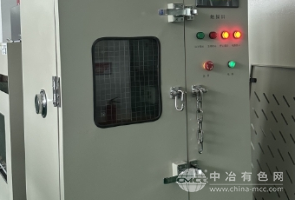

触摸屏温控型电池短路试验机
产品型号：FM-DC07
产品概述：
1、温控型电池短路试验机综合多种电池短路试验标准要求而设计，按标准要求短路装置必须符合内
阻范围≤5mΩ，从而获得试验要求的最大短路电流；另外在短路装置的线路设计上也须能够承受大电流的冲击，所以我们选用了工业级直流电磁接触器及全
铜接线柱和内部铜板导流，宽厚的铜板有效提高散热效果，使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。
2、短路试验机采用PLC自动控制，模拟电池外部短路，满足UL1642、UN38.3、IEC62133、GB/T18287、
GB/T31241-2014等标准。记录电池电压、电流和表面温度变化。该短路实验机必须整个回路（包括断路器、导线和连接器件）电阻80±20mΩ，每个回路都能够承受峰值达到1000A的短路电流。可以选择短路停止模式：1.短路时间；2.电池表面温度。
满足标准：
GB31241-2014《便携式电子产品用
锂离子电池和电池组安全要求》
MT/T1051-2007《矿灯用锂离子蓄电池》
SJ/T11169-1998（UL1642：1995）《家用及商用电池安全标准》
YD1268-2003《移动通信手持机
锂电池及充电器的安全要求和试验方法》
GB/T19521.11-2005《锂电池组危险货物危险特性检验安全规范》
GB/T18287-2013《蜂窝电话用锂离子电池总规范》
SJ/T11170-1998（UL2054：1997）《家用及商用电池安全标准》
UN38.3《关于危险货物运输的建议书-试验和标准手册》第三部分38.3节
UL1642《锂电池标准》2054《家用和商用蓄电池组》
IEC62133-2012《含碱性或非酸性
电解液的蓄电池及蓄电池组-便携设备用密封蓄电池好蓄电池组的安全要求》
GB/T8897.4-2008（IEC60086-4：2007）《原电池第4部分锂电池的安全要求》
YDB032—2009《通信用后备式锂离子电池组》
YD/T2344.1—2011《通信用
磷酸铁锂电池组第1部分：集成式电池组》
GB/T21966-2008（IEC62281：2004）《锂原电池和蓄电池在运输中的安全要求》
试验标准要求：
将电池按照规定的试验方法充满电后，放置在55℃±5℃的环境中，待电池温度达到55℃±5℃后，再放置30min。然后用导线连接电池正负极端，并确保全部外部电阻为80mΩ±20mΩ。试验过程中监测电池温度变化，当出现以下两种情形之一时，试验终止。
a）电池温度下降到比峰值低20%；b）短接时间达到24h。
测试结果：电池应不起火、不爆炸，最高温度不超过150℃
技术参数：
1、控制方式：PLC触摸屏控制系统（带遥控器）
2、电压：0-100V
3、短路电流：0-1000A
4、温控箱温度控制：常温～150℃
电池表面温度采集：温度传感器:-20℃~130℃热电偶
5、温度控制精度：0.1℃
6、温度均匀度：±1℃
7、温控防爆箱测试空间：500x500x500mm(可定做）
8、工作电压：交流220V50Hz～60Hz
9、冲击电压：AC1kv/1.2-50μs（峰值）1min
10、直流响应时间：≤5μs
11、装置内阻：80±20mΩ(负载电流400A)
12、动作时间：吸合时间/释放时间≯30ms
13、动作特性：冷态吸合电压≯66％Us
14、冷态释放电压：≯30％Us，≮5％Us
15、排气风扇：直径100mm排烟管在后部伸出；
16、补风口：箱体左侧开有两个直径50mm补风口(也可用于测量电压等)
17、视窗尺寸：300X300mm，厚度20mm的钢化防爆玻璃，玻璃前面安装了一张活动的不锈防爆钢丝隔网,增加安全性能,同时也方便抽取清理。
18、重量：约100Kg
19、电源：AC220V，50/60Hz
