工作原理

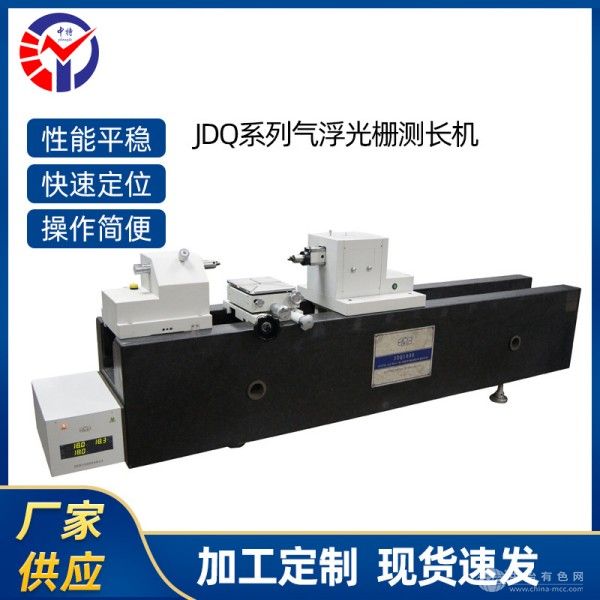

JDQ6000采用气浮静压导轨技术，通过高压气体在导轨与测量平台间形成0.1μm级均匀气膜，实现零摩擦、无振动的直线运动，配合进口长光栅尺（分辨率0.001μm）与FPGA高速采样系统，实时捕捉测头位移的微小变化。设备搭载双频激光干涉仪校准模块，以激光波长为基准对光栅尺进行动态修正，消除长距离测量中的阿贝误差与累积误差。测量时，伺服电机驱动测头沿X轴（6000mm）与Z轴（500mm）联动，计算机通过最小二乘拟合算法自动计算长度、直线度、平行度等参数，并生成包含三维形貌图与统计报表的检测报告。
应用范围
该设备覆盖超大型工件全场景检测需求：航空航天领域可完成飞机机翼梁、火箭燃料舱段及卫星支架的直线度与同轴度验证；船舶制造行业适用于船用柴油机曲轴、螺旋桨轴及舵杆的圆柱度检测；能源装备领域能测量核电主管道、风电主轴及燃气轮机叶片的形位误差；轨道交通行业则可检测高铁转向架、列车车轴及轮对的尺寸一致性。此外，设备支持反向测量模式，可验证复杂曲面工件的加工精度。
技术参数
JDQ6000测量范围X轴6000mm、Z轴500mm，分辨率0.001μm，重复性≤0.005μm，最大允许误差±(1.5+L/800)μm（L为测量长度）。设备配备5×可更换测头、0.5N-10N可调测量力系统及激光干涉仪校准装置，支持环境温度20±2℃恒温检测。数据输出兼容USB3.0与千兆以太网，存储容量1TB固态硬盘，可与UG、CATIA等CAD软件无缝对接。
产品特点
超长距离气浮导轨：6米无接触测量能力，消除机械摩擦对长工件检测的干扰；
双基准校准系统：光栅尺与激光干涉仪动态修正，确保长距离测量精度；
高刚性龙门结构：花岗岩基座与航空铝横梁组合，抗变形能力提升300%；
智能化环境补偿：内置温度、湿度与气压传感器，实时修正热膨胀与空气折射率影响。
