工作原理

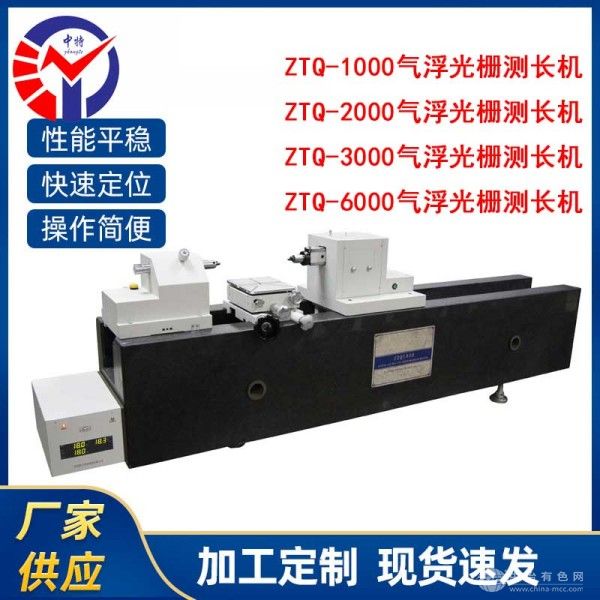

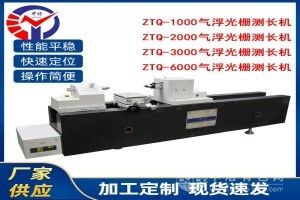

ZTQ-3000采用气浮静压导轨技术，通过高压气体在导轨与平台间形成稳定气膜，消除机械摩擦，实现超低阻力、无磨损的直线运动。配合进口长玻璃光栅尺与2000倍数字化细分算法，系统分辨率达0.001μm，可实时捕捉测头位移的微小变化。测量时，伺服电机驱动测头沿X/Y/Z三轴联动，光栅尺同步记录坐标数据，计算机通过最小二乘拟合算法自动计算长度、直径、圆度等参数，并生成包含三维形貌图与统计报表的检测报告，结果支持导出至Excel/PDF或与企业MES系统无缝对接。
应用范围
该设备覆盖多行业精密检测场景：航空航天领域可完成航空发动机叶片榫头尺寸、涡轮盘径向跳动及舵面铰链孔位置度的纳米级验证；汽车制造行业适用于曲轴、连杆及传动轴的同轴度与圆柱度检测；精密模具领域能测量型腔轮廓偏差、冲头圆角半径及分型面平整度；计量检测机构则可用于校准高等级量块、光滑环规、螺纹量规及千分尺等量具，确保量值传递的准确性。
技术参数
ZTQ-3000测量范围X轴300mm、Y轴150mm、Z轴100mm，分辨率0.001μm，重复性≤0.003μm，最大允许误差±(0.3+L/500)μm（L为测量长度）。设备配备5×可更换测头、0.5N-5N可调测量力系统及激光干涉仪校准装置，支持环境温度20±1℃恒温检测。数据输出兼容USB3.0与千兆以太网，存储容量512GB固态硬盘，可与AutoCAD、UG等CAD软件无缝对接。
产品特点
气浮静压技术：无摩擦导轨设计确保长期测量稳定性，寿命超10万小时；
高精度光栅系统：进口长玻璃光栅尺与FPGA高速采样技术结合，实现0.001μm分辨率；
智能校准功能：内置温度补偿算法与测头磨损自动修正，减少环境干扰；
多功能检测能力：支持长度、直径、圆度、直线度及同轴度的一站式测量，适配多样化检测需求。
