工作原理

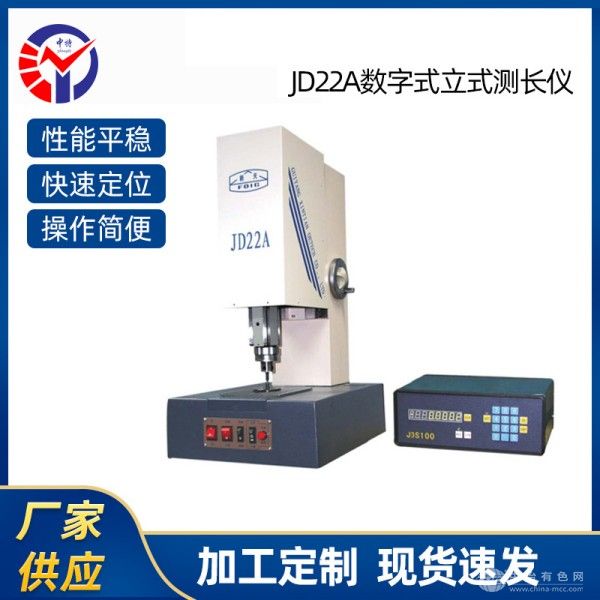

JD22A采用高刚性花岗岩立柱与精密直线导轨构建核心支撑系统，确保测头垂直移动的超低摩擦与高稳定性。测量时，伺服电机驱动测头沿Z轴方向精准移动，高分辨率光栅尺实时采集位移数据，分辨率达0.001μm；同步配合进口电感测微仪，捕捉工件表面轮廓的微米级变化。设备内置智能分析软件，通过最小二乘拟合算法与形位误差补偿技术，自动计算直径、深度、圆度及垂直度等参数，测量结果可实时显示于10英寸触控屏，并支持导出Excel/PDF格式报告至企业云端或本地存储。
应用范围
该设备覆盖多行业精密检测场景：机械制造领域可完成轴承内外径、活塞环间隙及液压阀孔径的纳米级验证；汽车行业适用于发动机缸套内径、连杆衬套孔径及齿轮轴台阶高的精密测量；电子元件领域能检测手机摄像头模组高度、连接器插针直径及散热器鳍片厚度；科研教育机构则可用于材料力学实验中的微小位移测量与标准件校准。此外，设备支持反向测量模式，可验证复杂轮廓工件的加工一致性。
技术参数
JD22A测量范围Z轴200mm，外径测量范围Φ5-120mm，内径测量范围Φ8-150mm，分辨率0.001μm，重复性≤0.003μm，最大允许误差±(0.3+L/500)μm（L为测量长度）。设备配备5×可更换测头、0.5-5N可调测量力系统及激光定位辅助装置，支持环境温度20±1℃恒温检测。数据输出兼容USB3.0与千兆以太网，存储容量256GB固态硬盘，可与MES/ERP系统无缝对接。
产品特点
立式结构高稳定性：花岗岩立柱与空气轴承导轨组合，消除重力对测量影响，尤其适合深孔与台阶类零件检测；
数字化智能操作：10英寸触控屏搭载图形化界面，支持中英文双语切换与一键式自动测量，操作门槛降低40%；
多功能形位误差检测：集成直径、深度、圆度及垂直度一站式测量，减少设备切换成本；
高兼容性设计：支持定制测头与夹具，适配异形零件检测需求，扩展性强。
