工作原理

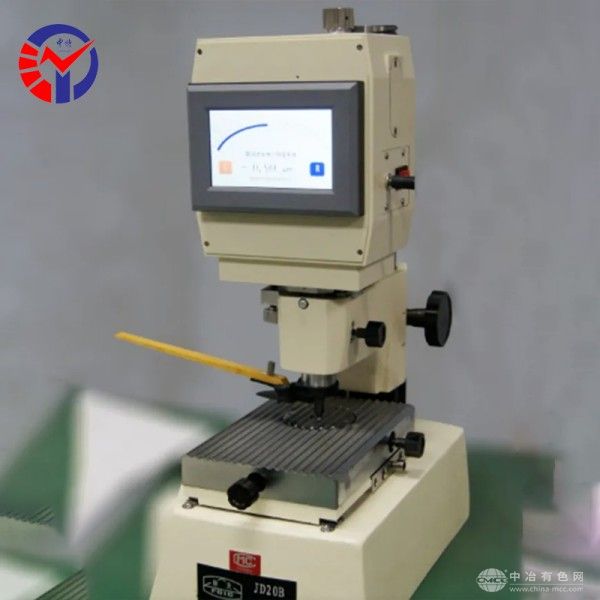

JD20B采用正立式投影光学系统，由高亮度LED冷光源发出均匀平行光束，经消色差物镜聚焦后垂直投射至工件表面。工件反射光线通过半透半反镜导入高分辨率CMOS传感器，实时捕捉轮廓图像并传输至内置智能分析软件。软件运用亚像素边缘检测算法与几何拟合技术，自动识别圆、直线、角度等特征，并计算直径、圆度、垂直度等参数，测量结果以0.0001mm级精度直接显示于8英寸彩色触控屏，同时支持传统投影屏目视读数，兼顾数字化效率与经典操作习惯。
应用范围
该设备覆盖多行业精密检测场景：精密制造领域可完成轴类零件直径、齿轮模数、螺纹中径的微米级测量；电子元件行业适用于连接器引脚间距、PCB板孔径、芯片封装厚度的亚微米级检测；医疗器械领域则能测量人工关节表面粗糙度与导管壁厚；航空航天领域可辅助涡轮叶片型面轮廓与发动机关键部件的尺寸验证。此外，设备支持与三坐标测量机数据互通，可实现复杂曲面工件的全尺寸检测与逆向工程分析。
技术参数
JD20B测量范围0-200mm，分辨率0.0001mm，重复性≤0.0002mm，最大允许误差±(0.3+L/500)μm（L为测量长度）。设备配备5×、10×、20×三档可更换物镜，投影屏放大倍率10×-100×连续可调，支持表面粗糙度Ra值0.005-6.3μm检测。CMOS传感器帧率150fps，数据输出格式兼容Excel/PDF/DXF，存储容量256GB固态硬盘，支持USB3.0与Wi-Fi 6高速传输。
产品特点
双模式智能读数：集成数字显示与传统投影屏目视读数，适配不同操作习惯，测量效率提升30%；
高精度稳定设计：采用花岗岩基座与空气轴承导轨，结合恒温控制系统，确保8小时连续测量精度波动＜0.015μm；
多功能扩展能力：可选配电眼测量装置与激光测头，实现1-20mm小孔径非接触检测及复杂曲面测量；
便捷数据管理：支持测量数据一键导出至企业云端，与MES/ERP系统无缝对接，助力实现数字化质量管理闭环。
