工作原理

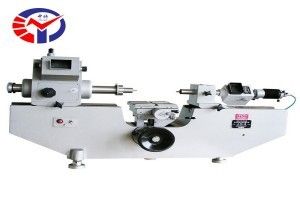

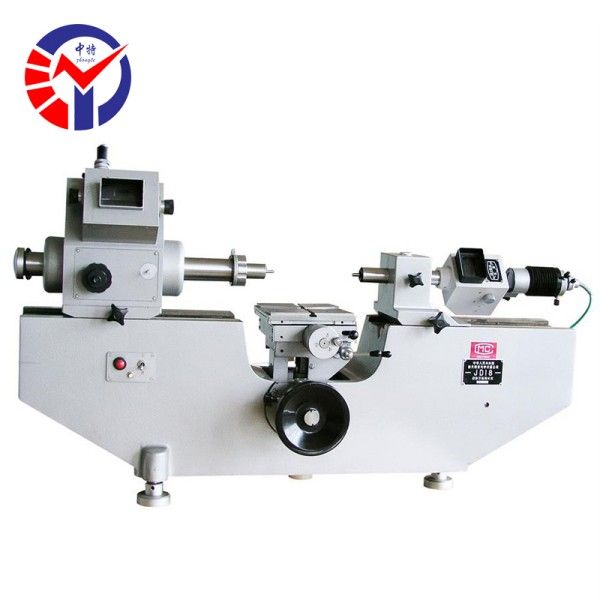

JD18遵循阿贝原则设计，将被测尺寸与基准刻度尺置于同一轴线，通过精密机械传动使测量轴滑动，光学系统将毫米刻度尺与微米分划板成像于投影屏。测量时，测头接触工件后停止滑动，用户通过补偿式读数显微镜读取毫米刻度、0.1mm双纹刻线及微米分划板数值，实现0.001mm级细分读数。其双线套单线读数系统结合平面螺旋线分划板，可消除视差并提升瞄准精度。
应用范围
该设备覆盖多行业精密检测场景：机械制造领域支持量块、钢球、圆柱体等平行/球形/柱形零件的直接测量；电子行业可完成环规孔径、连接器引脚间距等微小结构检测；模具行业适用于型腔轮廓逆向分析与冲头尺寸校准；此外，通过电眼测量装置可实现1-20mm小孔径的非接触检测，配合螺纹测量装置可完成M0.5-M36内外螺纹中径的精密测量。
技术参数
JD18测量范围：直接测量0-100mm，比较测量外尺寸0-500mm、内尺寸10-200mm（使用测钩）或1-20mm（电眼装置）。分度值0.001mm，测量力1.5-2.5N，外尺寸测量稳定性≤0.3μm，内尺寸≤0.5μm。万能工作台支持25mm横向行程、100mm垂向行程及10kg承重，顶针架最大夹持直径φ180mm（长度<85mm）或φ20mm（长度=200mm）。
产品特点
高精度成像：腊屏技术投影屏成像清晰，视场亮度均匀，消除传统毛玻璃的散射干扰；
结构稳定性强：优质铸铁底座经长期时效处理，刚性强且抗变形，确保环境温度波动下的测量稳定性；
多功能扩展：标配顶针架、测钩、测帽等附件，支持外尺寸、内孔、螺纹中径等多参数测量，可选配电眼装置实现小孔径非接触检测；
操作便捷性：工作台支持多方向运动（升降、偏摆、回转），配合10kg承重设计，可快速定位复杂形状工件。
