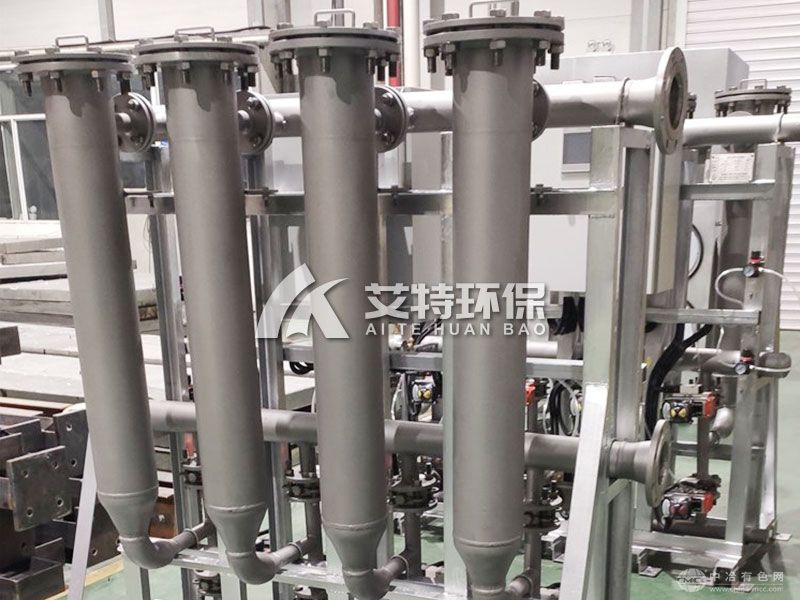

列管反冲洗过滤器
产品概述
列管反冲洗过滤器采用PLC全智能控制，可以长期在线过滤。自动反冲洗过滤器由进口阀和出口阀连接到总管线上的一个或多个过滤回路组成，每个过滤回路被称为“一列”，每列过滤器有数个过滤单元组成。每列过滤器的过滤单元的个数及反冲洗过滤器的总列数要根据所要求的工艺特性即流量、流速、粘度、介质中的颗粒平均含量和一些其它过程参数确定。
正常工作时，原料介质经过过滤器的进口阀门进入过滤器的壳体下部，然后由外向内通过滤芯，进入过滤器上部，并通过出口进入后面工序，液体内的杂质就被滤芯截留在滤芯的外表面，当滤芯表面的杂质越积越多，逐渐形成滤饼时，滤芯的过滤面积减少，进出口的压差逐渐升高，当压差达到设定值时，控制程序按照所编程序输出信号，控制各阀门的执行机构动作进行反洗，反洗期间只有一组过滤单元处于反冲洗状态，而其它各组过滤单元一直处于在线工作状态，可以不间断地过滤原料介质，反冲洗形式有两种，即内反冲洗和外冲反洗。
工作原理
列管反冲洗过滤器设计用于脱除液体中的固体颗粒杂质，它采用表面过滤的方式，将大于滤孔尺寸的固体颗粒截留在滤芯外表面。这些颗粒杂质在过滤器在达到预定的压力降或预定的时间后进行在线脱除。
列管反冲洗过滤器整个过滤系统能够分成多组布置，每组过滤器都由数个标准化滤筒组成。列管式过滤器布置灵活，系统根据处理流量来确定滤筒的数量，然后再根据现场尺寸进行组合。这些滤筒平均分配流量，单个滤筒所承担的处理小，因此滤壳可以设计的比较小，反洗时只有一个滤筒单独反洗，因此反洗效果好。
产品参数
1.工作参数
工作温度：5-60℃;
工作流量：1-300m?/h;
进水水压：≥0.3MPa;
反冲洗进水水压：≥0.3 MPa;
进出口压差：0.02-0.05MPa。
2.运行参数
工作方式：压力式;
反洗方式：内源反洗，或外源反洗;
反洗耗水：≤3%;
反洗历时：1-5min可调;
3.控制方式：手动控制、自动控制(时间控制)
4.罐体材质：Q235B、304、316L、滤芯材质：304、316L
5.输入电压：AC22OV± 10﹪50-60HZ
6.输出电压: AC24V/ AC220V
8.负载功率：24W/1A
9.各路功率：≤50W
10.过滤方式：连续过滤
