工作原理

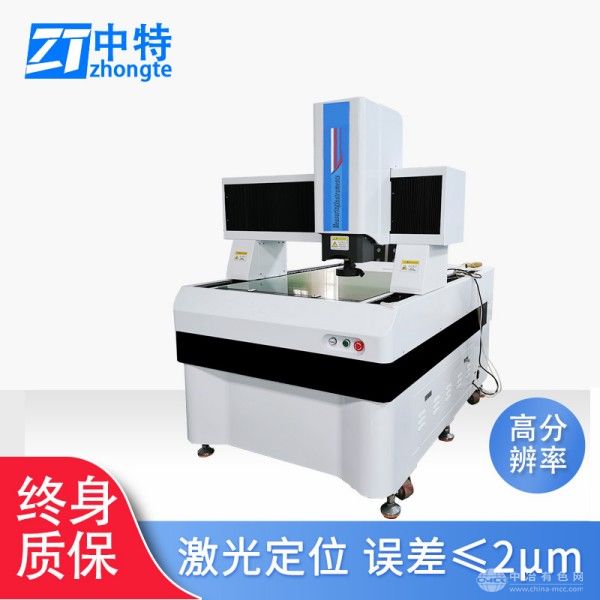

KVM-12108采用三轴联动测量系统，X、Y、Z三轴搭载高精度自洁式空气轴承与环抱式布局，确保导轨运动平稳无摩擦。测量时，测头系统（支持触发式、扫描式及非接触式）沿导轨移动，接触或非接触探测工件表面，实时采集空间坐标数据。设备配备英国RENISHAW高精度反射式金属带状光栅尺，分辨率达0.1μm，结合误差空间修正技术，将测量数据传输至Power DMIS测量软件，通过数学算法拟合出点、线、面、圆、圆柱等几何元素，最终计算形位公差（如同轴度、圆度）及尺寸参数，实现微米级精度控制。
应用范围
该设备可满足多行业精密检测需求：汽车制造领域支持发动机缸体、变速器齿轮的尺寸验证与装配质量分析；航空航天行业适用于涡轮叶片型面精度、航空结构件位置度的检测；电子工业中可精确测量PCB板孔位、连接器引脚间距；模具制造领域则能监测模具形位公差，保障批量产品一致性。此外，设备支持DXF图纸导入与CAD模型比对，可高效完成逆向工程与首件检验任务。
技术参数
KVM-12108测量范围达1200×1000×800mm，空间测量示值误差≤(3.2+L/250)μm（L为被测长度，单位：mm），探测误差≤3.3μm，重复性≤0.5μm。三轴最大运动速度430mm/s，采用高性能同步带传动与直流伺服电机驱动，确保高速运动下的稳定性。设备配备21.5英寸触摸屏与Intel双核3.0GHz处理器，支持Excel/PDF/DXF/IGES数据输出，兼容SPC统计分析功能。
产品特点
高刚性结构设计：采用00级泰山青花岗岩平台与航空铝合金立柱，结合非线性弹簧系统，降低导轨微小误差对精度的影响，环境温度适应性提升30%。
智能化测控系统：内置RENISHAW UCC控制系统，支持多测头同步检测与激光干涉仪校准，测量效率提升40%。
人性化操作体验：操纵盒支持一键式自动测量，软件界面兼容多语言，复杂工件装夹时间缩短至5分钟内。
安全防护机制：配备机械/电气双重保护装置，意外发生时三轴自动锁死，避免设备损坏。
