工作原理

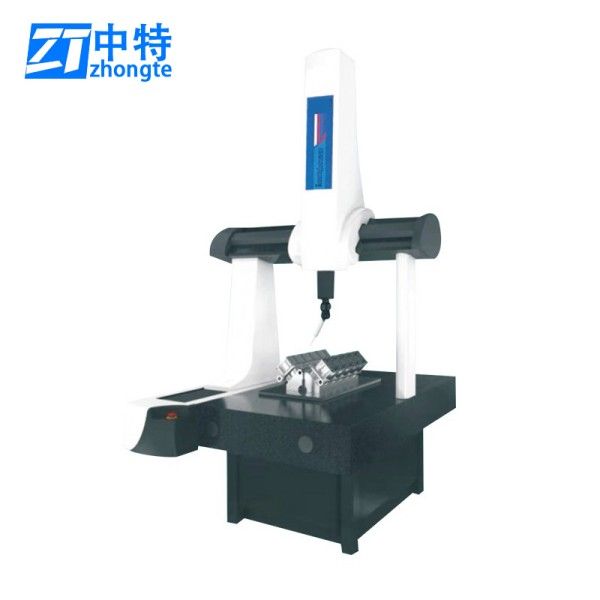

KVM-654基于三维坐标测量原理，通过X、Y、Z三轴联动控制英国RENISHAW MH20i双旋转测头，以接触式探测方式采集被测工件表面点的空间坐标。测头接触工件时，系统实时记录坐标数据，经德国海德汉镀金光栅尺高精度反馈与PC-DMIS Premium软件处理，生成工件几何模型并计算形位公差。其核心优势在于全闭环运动控制与温度补偿技术，确保在20±2℃环境下测量精度稳定。
应用范围
该设备广泛应用于航空航天、汽车制造、精密机械等领域。在航空航天领域，可检测涡轮叶片型面、发动机壳体同轴度；汽车行业支持变速箱齿轮轴、曲轴的径向跳动分析；精密机械加工中能完成模具型芯、液压阀体的三维尺寸验证，满足高精度制造的质量管控需求。
技术参数
KVM-654测量范围达X650×Y800×Z600mm，空间测量示值误差≤2.5+L/300μm，探测误差≤2.3μm，分辨率0.1μm。三轴采用轻量化合金桥架与空气轴承导轨，Z轴配备可调气动平衡装置，最大承重50kg，测头旋转分度精度达0.5μm，支持720个空间测量方位。
产品特点
高刚性结构设计：花岗岩基座与铝合金立柱组合，搭配精密三角梁横梁，抗变形能力提升30%。
智能软件系统：PC-DMIS Premium支持CAD数模导入、脱机编程与三维仿真，可自动生成SPC分析报告。
模块化扩展功能：可选配激光共聚焦探头、光谱共焦传感器，实现非接触式测量与多材料适配。
人性化操作体验：配备便携式操纵盒与LED照明系统，支持测头碰撞保护与紧急制动，单件检测周期缩短至3分钟内。
