工作原理

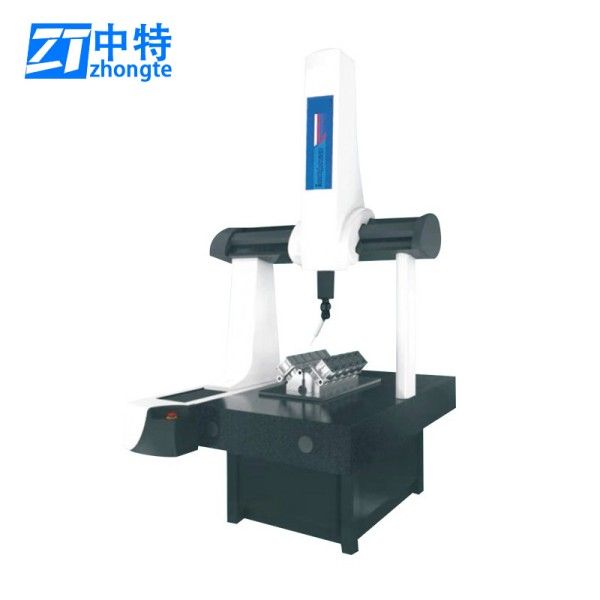

KVM-866基于三维空间坐标测量系统，通过X、Y、Z三轴精密导轨驱动测头在测量空间内移动，精确采集工件表面点的坐标值。测头接触或非接触式获取数据后，计算机将坐标值经数据处理软件拟合为圆、圆柱、曲面等几何元素，并通过数学计算得出形状、位置公差及轮廓精度等参数。其核心在于高刚性机械结构与闭环控制系统的协同：三轴采用00级泰山青花岗岩导轨，确保温度稳定性与抗变形能力；同步带传动与空气轴承设计降低摩擦干扰，实现平稳运动；英国RENISHAW高精度光栅尺提供微米级位移反馈，保障测量重复性。
应用范围
该设备适用于多场景精密检测：在航空航天领域，可测量涡轮叶片型面轮廓、发动机壳体孔位精度；汽车制造中支持变速箱齿轮轴偏摆量检测、车身装配件形位公差验证；精密模具行业能分析型面配合度与定位孔偏差；电子工业则用于PCB板微孔定位及手机中框平面度检测。其兼容CAD数模导入功能，还可实现逆向工程与曲面误差分析。
技术参数
KVM-866测量范围为600×800×600mm，最大允许示值误差（MPEE）达2.6+L/250μm（L为被测长度），三轴定位精度≤0.003mm，重复性≤0.002mm。设备采用龙门移动式结构，工作台承载能力达800kg，适应大型工件检测需求。环境适应性方面，要求温度18-22℃（梯度≤1℃/h）、湿度25-75%，供气压力0.6-0.8MPa，确保长期稳定性。
产品特点
高刚性结构设计：花岗岩导轨与航空铝合金立柱组合，降低热变形影响，提升空间精度。
智能测头系统：支持RENISHAW PH10T自动旋转测座与TP20测针交换架，实现多角度无死角检测。
高效软件功能：配备Visual DMIS CNC CAD+软件，支持离线编程、三维仿真与SPC统计分析，检测效率提升70%。
安全防护机制：紧急制动、测头防碰撞及非线性弹簧系统，保障设备与人员安全。
