工作原理

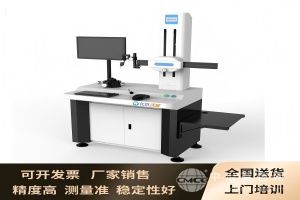

仪器采用双远心光学镜头与高分辨率工业相机，通过LED平行光源照射被测工件，形成高对比度图像并传输至计算机处理系统。系统基于亚像素边缘检测算法，自动识别工件轮廓特征点，结合激光位移传感器实现Z轴高度测量，最终通过三维重构技术生成精确尺寸数据。测量过程无需人工干预，支持批量检测与自动报表生成，单次测量周期可缩短至0.5秒，效率较传统量具提升10倍以上。
应用范围
产品适用于多行业精密尺寸检测场景：
机械加工：检测轴类、齿轮、轴承等零件的直径、键槽尺寸及形位公差；
电子制造：测量PCB板孔径、芯片引脚间距、连接器插针高度等微小结构；
汽车零部件：分析发动机活塞、气门座圈、传感器外壳等关键部件的尺寸一致性；
模具制造：验证模具型腔尺寸、分型面间隙及表面粗糙度，保障注塑/压铸成品率。
产品技术参数
测量范围：X/Y轴0-300mm，Z轴0-200mm（可扩展至500mm）；
分辨率：0.1μm（X/Y轴），0.05μm（Z轴）；
重复性：±0.5μm（2σ标准差）；
光源系统：LED环形光源+同轴平行光源，亮度可调；
软件功能：支持GD&T形位公差分析、SPC统计过程控制、CAD图纸比对及3D建模输出。
产品特点
非接触式测量：避免传统卡尺、千分尺对柔软或精密工件的损伤，尤其适合薄壁件、易变形材料检测；
全自动化操作：一键启动自动测量流程，支持批量检测与不良品标记，减少人为误差；
多维度检测能力：集成光学成像与激光传感，可同步完成二维轮廓与三维高度测量；
高兼容性设计：支持与三坐标测量机、机器人手臂联动，适配柔性生产线与智能工厂改造需求。
该仪器以高效、精准、无损检测为核心优势，成为现代工业制造中提升产品质量与生产效率的关键工具。
