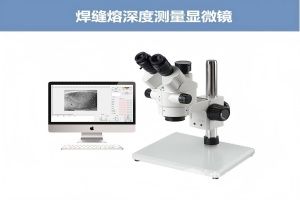

WRS6010采用连续变倍三目体视显微镜结构，通过LED环形光源均匀照射焊缝表面，光线经物镜聚焦后形成高对比度图像，传输至显微镜观察系统。设备配备0.7X-4.5X变倍物镜组，总放大倍率覆盖43-300倍，可清晰呈现焊缝熔池边界、热影响区及微观缺陷。测量系统通过高精度测距尺与二维平面测量软件联动，自动捕捉焊缝表面与底部的坐标点，实时计算熔深、熔宽等参数，测量精度达0.001mm，符合HB5282-1984及HB5276-1984国家标准。
应用范围
产品适用于多领域焊接质量检测：
汽车制造：检测车身点焊熔深、激光焊接熔宽，评估结构强度；
航空航天：测量钛合金、铝合金薄壁件焊接熔深，确保气密性与疲劳寿命；
电子元器件：分析微电子封装焊点熔深，预防虚焊、冷焊等缺陷；
压力容器：检测管道环焊缝熔深，保障承压安全性。
产品技术参数
光学系统：连续变倍三目体视显微镜，变倍比1:6.5；
放大倍率：43-300倍（目镜10X，物镜0.7X-4.5X）；
载物台：直径95mm圆形载物台，横向行程75mm，纵向行程55mm；
测量精度：0.001mm，支持点线距离、圆弧等12种几何测量；
光源：LED环形光源，亮度可调，寿命超80000小时；
软件功能：图像捕捉、测量数据编辑、报告生成，兼容Windows操作系统。
产品特点
高精度测量：0.001mm级精度满足航空级检测需求；
操作便捷：连续变倍设计无需频繁更换物镜，一键式图像捕捉与测量；
耐用性强：采用“五防”设计（防尘、防油、防水、防霉、防静电），适应工业环境；
模块化扩展：可选配焊点切割机、抛光机等预处理设备，实现从制样到检测的全流程覆盖。
WRS6010以高效、精准、可靠的核心优势，成为焊接质量检测领域的理想工具，助力用户实现工艺优化与质量控制双重目标。
