工作原理

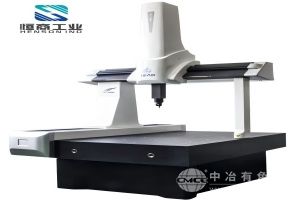

该设备基于光学投影与坐标测量原理工作：
光学成像：高分辨率CCD摄像机（像素≥500万）配合远心镜头（畸变＜0.01%）捕捉被测工件表面影像，生成清晰、无失真的二维图像；
坐标定位：手动操控三轴（X/Y/Z）精密导轨（分辨率0.1μm），通过光栅尺实时反馈位置信息，构建工件表面的三维坐标系；
特征提取：测量软件通过边缘检测、点云拟合等算法自动识别工件轮廓、孔位、曲面等特征，计算三维尺寸（如长度、直径、角度）及形位公差（如平面度、垂直度）；
数据输出：支持CAD图纸比对、三维模型生成及测量报告导出（格式包括DXF、IGES、PDF等）。
应用范围
该仪器适用于以下核心场景：
精密零部件检测：测量齿轮、螺纹、叶轮等复杂曲面的三维尺寸，验证加工精度是否符合设计要求；
电子行业应用：检测PCB板、连接器、SMT贴片的引脚共面性、焊盘位置度及元件高度差；
模具制造与修复：分析模具型腔磨损量，逆向工程中采集点云数据并生成三维模型；
汽车零部件检测：验证发动机缸体、密封件、塑料件的孔系位置度、曲面轮廓度及装配间隙。
产品技术参数
测量范围：X/Y/Z轴行程根据型号可选（如300×200×150mm、500×400×200mm）；
测量精度：E1级（符合JJG 717-2012标准），空间测量误差≤(2+L/300)μm（L为测量长度，单位：mm）；
分辨率：三轴光栅尺分辨率0.1μm，重复性≤0.5μm；
放大倍率：光学倍率0.7X~4.5X（视频倍率20X~120X可调）；
光源系统：LED环形表面光+同轴轮廓光，亮度独立可调，适应不同材质表面检测。
产品特点
高性价比手动操控：采用精密手动微调装置，兼顾操作灵活性与成本优势，适合中小批量检测需求；
模块化软件功能：支持几何元素测量、形位公差评价、SPC统计分析及CAD图纸导入比对，满足多样化检测场景；
稳定抗干扰结构：花岗岩基座与航空铝立柱组合设计，有效隔离振动干扰，确保长期测量稳定性；
人性化操作体验：10.1英寸触摸屏界面简洁直观，支持手势缩放、拖拽及快捷键操作，降低学习成本。
