工作原理
该设备采用倒置式无限远光学系统设计：光源从载物台下方照射样品，物镜从上方接近试件表面，通过物镜与聚光镜的组合实现柯勒照明。显微图像经三目镜筒（双目观察+摄影接口）传输至目镜或数字传感器（如CMOS），支持10倍~1000倍光学放大（配合数字变焦可达2000倍），结合图像处理算法自动调整亮度与对比度，生成高分辨率（500万像素）的微观组织图像。
应用范围
广泛应用于冶金行业（如钢材晶粒度评级、铸件缺陷分析）、机械制造（如热处理效果验证、零部件失效分析）、航空航天（如高温合金相结构观察），以及高校科研、质量检测机构的实验室分析。设备尤其适合大型或厚重试件（如板材、锻件）的微观检测，满足GB/T 13298、ASTM E384等国内外金相检测标准需求。
产品技术参数
放大倍数：光学10倍~1000倍（数字变焦至2000倍）
物镜类型：无限远平场消色差物镜（5x/10x/20x/50x）
载物台：机械移动式（200mm×150mm，行程50mm×50mm）
光源：LED可调亮度照明（寿命≥50000小时）
传感器：500万像素CMOS（支持HDR）
显示方式：三目镜筒（双目观察+摄影接口）
存储容量：≥1000组图像与参数（支持导出）
电源：220V交流电（功耗≤150W）
重量：≤80kg（含底座与防护罩）
尺寸：主机600×500×450mm（实验室台式设计）
防护等级：IP30（实验室环境）
通信接口：USB/以太网（支持图像分析软件连接）
产品特点
倒置式设计优势：样品放置于载物台下方，物镜从上方接近，适配厚重或不规则试件（如板材、管材）的微观检测，提升操作便捷性。
高分辨率数字成像：500万像素CMOS结合HDR技术，清晰呈现晶界、夹杂物等亚微米级特征，支持4K分辨率图像与视频存储。
智能图像处理：内置算法自动调整亮度/对比度，支持晶粒度评级、相结构分类等自动分析，配套软件实现数据测量与报告生成。
稳定光学系统：无限远平场消色差物镜消除像差，LED光源确保均匀照明与长期稳定性，适应实验室恒温恒湿环境。
扩展性与合规：支持第三方图像分析软件（如ImageJ）连接，符合GB/T 13298、ASTM E384标准，助力科研与质量控制需求。

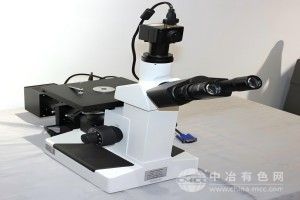

NIM-100三目倒置金相显微镜以精准、稳定、扩展性强的特性，成为金属材料微观组织分析的专业工具，助力企业实现从研发到生产的全流程质量控制。
