工作原理

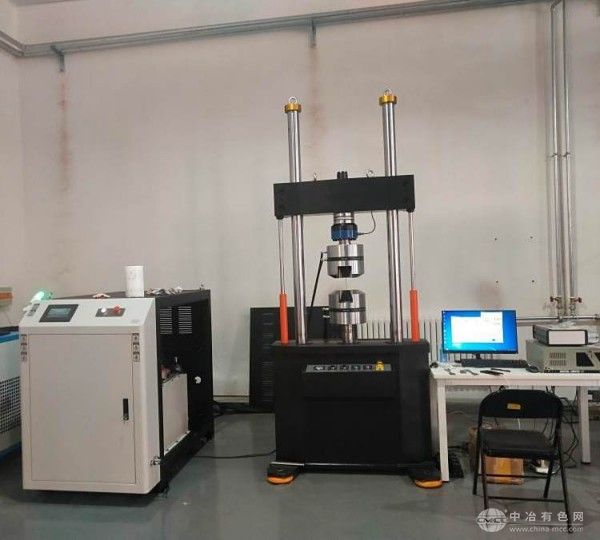

JKUV-W50P基于“载荷-位移-应变”三闭环电液伺服控制系统：试验时，微机根据预设参数（如载荷幅值、频率、波形）向电液伺服阀发送控制信号，驱动液压作动器对试样施加正弦波、方波、三角波或随机波形的交变载荷；高精度力传感器（分辨率1N）、位移传感器（分辨率0.1μm）与应变片实时采集动态数据，反馈至微机进行多参数协同PID调节，确保载荷控制精度≤±0.5%FS，位移控制精度≤±0.2%FS；系统支持载荷、位移、应变三模式智能切换，可模拟部件在实际工况下的复杂受力状态（如变幅载荷、多轴疲劳），自动记录疲劳寿命（循环次数）及裂纹扩展数据，为产品优化提供精准依据。
应用范围
该设备适用于量程50kN内金属材料（如高强度钢、铝合金、钛合金）、结构件（如汽车轴类、航空紧固件）及工程部件（如风电叶片连接件、桥梁支座）的疲劳性能测试。典型应用场景包括：航空航天领域对飞机起落架、发动机叶片的百万次级高周疲劳验证，保障飞行安全；汽车行业对传动轴、转向节的关键部件低周疲劳（如10万次）及路谱模拟试验，优化轻量化设计；轨道交通领域对列车车轴、轮对的耐久性测试，预防早期失效；以及能源装备行业对风电齿轮箱、核电压力容器的抗疲劳评估，延长设备服役寿命。设备支持室温至200℃高温环境试验（需选配加热装置），满足特殊工况需求。
产品技术参数
最大动态载荷：±50kN；载荷分辨率：1N；位移分辨率：0.1μm；频率范围：0.01-100Hz（可调）；波形支持：正弦波、方波、三角波、随机波、程序块波；有效试验空间：800mm（行程）×600mm（宽度）；作动器行程：±100mm；控制方式：电液伺服三闭环控制；数据输出：载荷-时间、位移-时间、应变-寿命曲线，疲劳寿命统计（支持Excel/PDF导出）；电源：AC380V±10%，50Hz；液压系统：独立油箱（300L），压力21MPa；外形尺寸：2800mm×1800mm×2500mm；重量：约3500kg。
产品特点
超精密动态控制：电液伺服三闭环系统实现载荷/位移/应变高精度协同控制，动态响应频率≤5ms，确保复杂波形加载稳定性；
全波形兼容设计：支持正弦波、方波、随机波及用户自定义程序块波，贴近实际工况多轴疲劳需求；
长寿命液压系统：采用进口液压元件与高效冷却过滤装置，连续运行稳定性提升60%，维护周期延长至2000小时；
智能化操作平台：15英寸触摸屏集成试验参数设置、多通道曲线实时显示、疲劳寿命预警功能，支持远程监控与数据云端存储；
安全防护完备：配备液压过载保护、紧急停机按钮、全封闭防护罩及安全光幕，确保试验过程人员与设备双重安全；
