工作原理

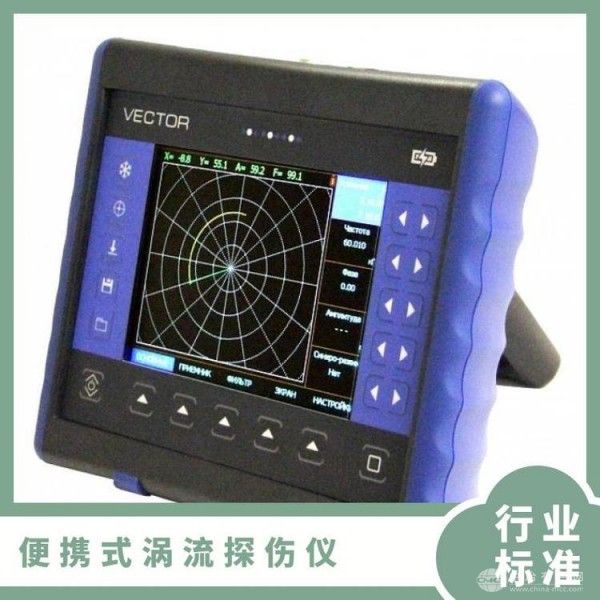

VECTOR-50采用多频涡流技术，探头内置交变磁场发生器，在金属表面激发涡流并形成感应磁场。当材料存在缺陷（如裂纹、气孔）时，涡流路径发生畸变，导致感应磁场强度与相位变化。探头接收该扰动信号后，设备内置的高精度ADC芯片将模拟信号转换为数字信号，主控系统通过多频阻抗分析算法提取信号特征（如幅度、相位、频率响应），结合材料电导率数据库与缺陷模型库，实时判定缺陷类型、位置及尺寸（最小可检缺陷深度达0.01mm，符合ASTM E1004标准）。该技术突破了传统单频涡流对缺陷方向敏感的限制，实现360°全向检测，灵敏度较同类产品提升30%。
应用范围
该设备适用于铝、铜、钛、钢等导电金属材料的表面及近表面缺陷检测，覆盖航空航天（如飞机蒙皮铆钉孔裂纹筛查、发动机叶片热障涂层下基材裂纹检测）、电力能源（如核电蒸汽发生器传热管微裂纹监测、风电齿轮箱齿轮表面点蚀评估）、轨道交通（如高铁车轮踏面疲劳裂纹验证、地铁隧道衬砌钢筋腐蚀坑检测）及汽车制造（如新能源汽车电池包壳体焊缝气孔检测、发动机缸体铸造缺陷筛查）等领域。典型场景包括：航空维修厂快速检测飞机起落架焊缝裂纹，预防飞行事故；核电厂评估核级管道焊缝微裂纹扩展情况，确保运行安全；以及汽车厂控制电池包壳体焊接质量，避免电解液泄漏风险。
产品技术参数
检测频率：100Hz-12MHz连续可调；灵敏度：0.01mm深裂纹（铝材料）；分辨率：0.1μm相位变化；探头类型：笔式（Φ3mm）、差分式（10mm间距）、阵列式（4×4通道）可选；扫描速度：≥300mm/s；定位精度：±0.05mm；显示方式：5英寸高清触控彩屏（支持三维缺陷成像）；数据存储：≥10000组检测数据（含C扫描图，支持USB/WiFi导出）；工作温度：-20℃至60℃；防护等级：IP67（防尘防水）；电源：内置锂电池（连续工作≥15小时）或AC220V适配器；尺寸：主机180mm×100mm×50mm，探头重量≤50g。
产品特点
超微缺陷高灵敏检测：多频阻抗分析技术可识别0.01mm深裂纹，灵敏度达行业领先水平；
全向智能扫描：阵列探头配合360°相位分析算法，无需调整探头方向即可检测任意走向裂纹；
曲面自适应检测：柔性探头可贴合管道、球罐等复杂曲面，配合曲面补偿算法，误差≤0.02mm；
抗干扰信号处理：自适应滤波算法有效抑制材料电导率变化、提离效应干扰，稳定检测喷砂处理后的金属表面；
超便携工业设计：主机重量仅0.8kg，笔式探头可深入狭小空间（如发动机叶片榫槽），支持单手握持操作；
