工作原理

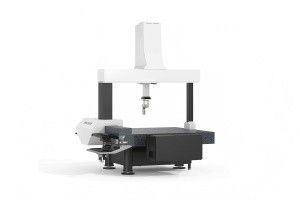

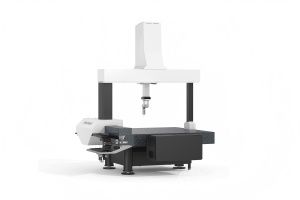

SPECTRUM采用经典桥式结构，X轴为横梁移动导轨，Y轴为工作台滑动导轨，Z轴通过空气轴承沿立柱上下滑动，三轴均配备高精度光栅尺（分辨率0.05μm）实时反馈位置。其核心测头系统为蔡司VAST navigator主动式扫描测头，通过激光触发与压电陶瓷传感技术同步采集工件表面三维坐标，测头触发力0.01-1.5N可调，支持红宝石（Φ0.3-3mm）与碳化钨测针快速更换。设备搭载ZEISS CALYPSO测量软件，支持DMIS标准编程与离线仿真，结合多传感器融合算法（激光干涉仪+温度传感器）实时修正环境误差（温度波动±2℃时精度损失≤0.5μm），确保测量结果可追溯性。
应用范围
汽车制造：检测发动机缸体曲轴孔位置度、变速器壳体油路孔直径及车身覆盖件冲压模具型面偏差。
航空航天：分析飞机结构件铆接间隙、涡轮叶片叶型轮廓度及卫星支架焊接变形量。
精密机械：测量齿轮模数与齿形误差、液压阀体油路孔系同轴度及丝杠导程累积误差。
能源装备：验证风电齿轮箱行星架孔系位置度、核电阀门密封面平面度及石油管道法兰螺栓孔分布圆。
电子制造：检测手机中框CNC加工尺寸、PCB板过孔直径及连接器端子共面度。
技术参数
测量范围：X/Y/Z轴行程1200×2000×1000mm，工作台承重800kg
精度指标：长度测量误差E0,MPE=±(1.2+L/350)μm，探测误差R&R≤0.8μm
测头系统：VAST navigator扫描测头，测针更换时间≤8秒，支持测头旋转分度（A轴±180°，B轴±120°）
温度补偿：工作温度范围18-22℃，自动补偿速率0.6μm/℃（集成PT1000温度传感器阵列）
软件功能：支持GD&T形位公差标注、SPC过程能力分析及逆向工程点云处理
产品特点
高刚性桥架设计：花岗岩底座与钢制横梁结构刚度达65N/μm，有效抑制中大型工件测量时的振动干扰。
智能防碰撞系统：测头配备三维力传感器，接触力超限时自动触发紧急制动并报警，保护工件与设备安全。
快速温漂修正：基于蔡司ThermoFit温度场建模技术，可在20分钟内完成环境温度适应（传统设备需1.5小时）。
模块化扩展：可选配激光跟踪仪接口、摄影测量系统及旋转测座，实现超大工件多站位拼接测量。
人性化操作：15英寸触摸屏控制面板支持手势缩放与三维模型联动，降低操作人员培训成本。
行业认证：通过PTB（德国物理技术研究院）型式批准与ISO 10360测量机校准规范认证。
