工作原理

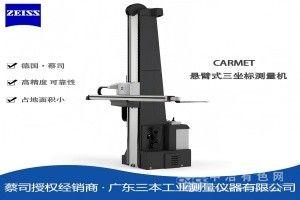

CARMET采用悬臂式桥架结构，X轴为悬臂横梁，Y轴为工作台移动导轨，Z轴通过空气轴承沿立柱上下滑动，三轴均配备高精度光栅尺（分辨率0.05μm）实时反馈位置。其核心测头系统为蔡司VAST XXT主动式扫描测头，通过激光触发与应变片传感技术同步采集工件表面三维坐标，测头触发力0.01-2N可调，避免对软质材料（如铝合金、塑料）造成压痕。设备搭载ZEISS CALYPSO测量软件，支持DMIS标准编程与离线仿真，结合多传感器融合算法（激光干涉仪+温度传感器）实时修正环境误差（温度波动±3℃时精度损失≤0.8μm），确保测量结果可追溯性。
应用范围
汽车制造：检测车身覆盖件冲压模具型面偏差、发动机缸体曲轴孔位置度及变速器壳体油路孔直径。
航空航天：分析飞机蒙皮铆接间隙、涡轮叶片叶型轮廓度及卫星支架焊接变形量。
能源装备：测量风电齿轮箱行星架孔系同轴度、核电阀门密封面平面度及石油管道法兰螺栓孔分布圆。
重型机械：验证挖掘机斗杆焊接结构尺寸、起重机卷筒绳槽螺距及盾构机刀盘安装面垂直度。
模具行业：分析塑料模具型芯型腔配合间隙、压铸模浇口尺寸及冲压模刃口磨损量。
技术参数
测量范围：X/Y/Z轴行程2000×3000×1500mm，工作台承重2000kg
精度指标：长度测量误差E0,MPE=±(1.9+L/300)μm，探测误差R&R≤1.2μm
测头系统：VAST XXT扫描测头，支持红宝石（Φ0.3-5mm）与碳化钨测针，测针更换时间≤15秒
温度补偿：工作温度范围18-22℃，自动补偿速率0.8μm/℃（集成PT1000温度传感器阵列）
软件功能：支持GD&T形位公差标注、SPC过程能力分析及逆向工程点云处理
产品特点
高刚性悬臂设计：花岗岩立柱与钢制横梁结构刚度达80N/μm，有效抑制大型工件测量时的振动干扰。
智能防碰撞系统：测头配备三维力传感器，接触力超限时自动触发紧急制动，保护工件与设备安全。
模块化扩展：可选配激光跟踪仪接口、摄影测量系统及旋转测座，实现超大工件多站位拼接测量。
快速温漂修正：基于蔡司ThermoFit温度场建模技术，可在30分钟内完成环境温度适应（传统设备需2小时）。
人性化操作：19英寸触摸屏控制面板支持手势缩放与三维模型联动，降低操作人员培训成本。
行业认证：通过PTB（德国物理技术研究院）型式批准与ISO 10360测量机校准规范认证。
