工作原理

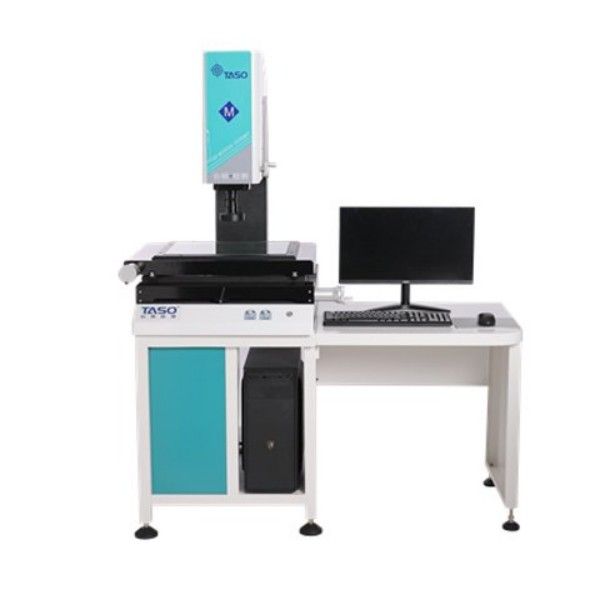

4030通过高分辨率彩色CCD摄像头捕捉工件图像，传输至专业测量软件系统。设备搭载连续变倍物镜，通过旋转变倍环实现0.7X-4.5X无级变倍，配合0.5X辅助物镜可扩展至0.35X-2.25X测量范围。手动X/Y/Z轴载物台采用精密导轨与微分螺杆传动，实现亚微米级定位精度。软件对图像进行边缘提取、亚像素处理及几何运算，自动生成长度、角度、圆度等测量数据，并支持CAD图纸比对与SPC统计分析。
应用范围
该设备适用于PCB线路板、连接器、端子、精密冲压件、塑胶外壳、玻璃盖板、半导体封装等小型工件的二维尺寸测量。典型应用场景包括电子元器件引脚间距检测、手机中框孔位精度验证、齿轮模数测量、O型圈直径与圆度分析等，可替代传统投影仪与卡尺工具，显著提升检测效率与数据一致性。
产品技术参数
工作距离：95mm（标配0.5X辅助物镜）；物镜变倍范围：0.7X-4.5X；影像放大倍率：28X-180X（搭配19寸显示器）；X/Y轴行程：300×200mm；Z轴行程：150mm；载物台承重：5kg；定位精度：±(3+L/200)μm（L为测量长度，单位mm）；重复性：≤2μm；光源系统：LED环形光+同轴光（可调亮度）；影像分辨率：5MP；电源：AC100-240V，50/60Hz。
产品特点
高精度成像：采用远心光学镜头，消除测量视差，确保边缘检测准确性；
操作便捷：手动载物台搭配快速定位手柄，适合批量工件快速测量；
灵活变倍：连续变倍物镜覆盖多倍率需求，减少频繁换镜头的繁琐；
智能软件：支持自动寻边、多点拟合、几何元素构造及报表一键生成；
耐用稳定：全金属机身与防震设计，适应产线长时间运行环境。
