工作原理

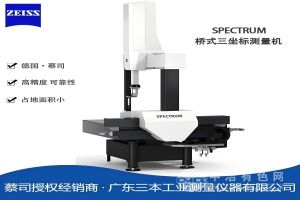

SPECTRUM采用三坐标测量技术，通过三个轴向的导轨移动测头，采集被测工件表面离散点的坐标数据。接触式扫描时，VAST XXT传感器通过测微螺杆位移感知形貌，结合计算机辅助精度（CAA）技术校正动态误差；光学测量则依托LineScan One激光传感器，利用激光三角测量原理生成点云数据。设备搭载CALYPSO软件，自动生成测量路径并计算几何尺寸与形位公差。
应用范围
广泛应用于汽车零部件（如冲压件、塑料件）、航空航天部件（涡轮叶片、复合材料）、电子元件（连接器、外壳）及精密机械的尺寸检测与逆向工程。支持与CAD数据直接比对，适用于原型开发、生产过程监控及质量追溯，尤其适合中小型企业的柔性化检测需求。
技术参数
测量范围：X/Y/Z轴尺寸覆盖700×700×600mm至1000×1600×600mm
精度：长度测量误差E0最低达1.5+L/350μm（符合ISO 10360标准）
分辨率：接触式测量分辨率0.1μm，光学扫描精度达20μm
传感器兼容性：支持VAST XXT扫描探头、RDS关节式探头座及LineScan One激光传感器
软件：CALYPSO测量软件，集成形位公差分析与图形化报告功能
环境要求：恒温20℃±0.5℃，工件需24小时预处理
产品特点
高精度与灵活性：0.5μm级精度，搭配RDS探头可实现5,184个角度位置测量，校准时间缩短至12分钟。
双扫描技术：接触式与光学扫描集成，LineScan One传感器快速捕捉点云，提升复杂曲面检测效率。
紧凑设计与稳定性：桥式结构搭配玻璃陶瓷光栅尺，抗震性能强，占地面积小（含控制柜仅2.2m?）。
智能软件：CALYPSO自动生成测量路径，支持虚拟装配与数据追溯，测量速度提升25%。
用户友好：人体工学操作界面，支持远程控制与个性化培训服务。
综合效益：降低人工依赖，缩短研发周期，助力企业实现标准化质量管控。
