工作原理

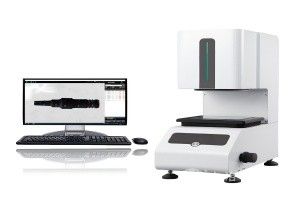

设备通过高分辨率CMOS传感器（500万像素）捕捉工件整体图像，结合亚像素边缘检测算法与模板匹配技术，自动识别并计算长度、角度、圆度等几何参数。软件内置标准件库与公差预设功能，支持多部件同时测量，测量结果实时显示并生成检测报告，全程无需人工干预。
应用范围
该设备广泛应用于电子行业SMT贴片元件尺寸验证（如电阻、电容引脚间距）、五金行业冲压件孔径/位置度检测（如手机中板螺丝孔）、塑料制品外观缺陷筛查（如注塑件毛刺、缩水），以及模具行业型腔尺寸快速校验（如斜顶块配合间隙）。典型应用包括生产线首件检测、研发阶段样品合规性验证，覆盖从冲压到组装的全流程质量控制需求。
产品技术参数
测量范围：X轴100mm，Y轴80mm，Z轴50mm（可选配更大行程）
精度：≤(2+L/200)μm（L为测量长度，单位mm）
传感器：500万像素CMOS（像素尺寸1.4μm）
物镜：0.5×-2×（远心镜头，畸变≤0.02%）
光源：LED环形表面光+透射光（亮度可调，色温6500K）
软件功能：一键测量、多部件同步检测、SPC统计分析（符合ISO 1101标准）
接口：USB3.0、RS232（支持打印机/条码枪）
尺寸：400×350×600mm（主机），重量≈30kg
电源：220V±10%，50/60Hz，功率≤300W
合规性：符合CE标准，提供校准证书与计量报告。
产品特点
极速测量与高精度：500万像素传感器结合亚像素算法，单次测量时间≤1秒，重复精度≤1μm；远心光学系统畸变≤0.02%，适配微小件检测。
全自动化与易用性：软件支持一键启动测量，自动生成包含CPK/PPK分析的检测报告；内置标准件库（如螺纹、齿轮），降低编程复杂度。
工业级稳定性：全封闭钣金结构防尘防溅，适应车间环境；核心部件（如导轨、电机）提供3年质保，降低维护成本。
智能化数据分析：支持SPC统计过程控制，数据可导出至Excel/PDF；符合ISO 1101几何公差标准，助力质量管理体系认证。
多场景兼容性：支持明场/暗场模式切换，可选配高温样品适配器（≤150℃）、非接触式测头，适配不同材质工件检测需求。
