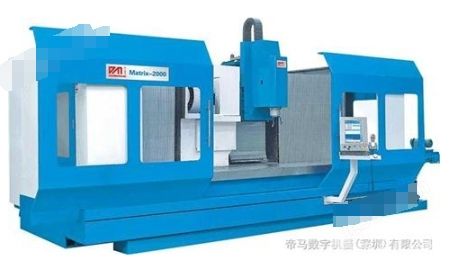

Matrix2000动柱式立式加工中心机械特性：
■Matrix系列动柱式立式加工中心是帝马公司为适应高速化，重切削而研制开发的新机型，可广泛用于模具制造、精密零部件加工、航空航天、汽车及重型金属切削行业
■床身为高刚性的箱型结构件，采用高强度的钢板焊接而成，重要焊缝经过超声波探伤检测，保证了焊接质量。底座、十字滑台、立柱、王轴箱体和工作台都进行了力学分析及优化设计，从而确保了机床结构的刚性和稳定性
■固定式工作台，采用高强度铸铁铸造而成，整体经过二次时效处理，保证了其稳定性，有利于加工大型工件
■动柱式设计，保证加工的高动态性，快速移动速度达45m/min，并且它不受工件重量的限制
■三轴丝杠采用预拉伸结构，有效实现了热位移误差补偿;三轴采用具有超高刚性与超重负荷能力的HIWIN PⅡ级滚柱式直线导轨，保证了加工的高精度及延长了直线导轨的使用寿命
■由于主轴zui高转速达到10000RPM的高速，在使用小直径月具进行铝材等有色金属材料加工时，通过高速切削有效抑制了切削瘤的形成，在得到漂亮的精加工表面同时，也缩短了加工时间
■ATC*不易干涉，拥有宽阔的加工区域。工件是始终不发生位移的，加工只是通过主轴头在X、Y、Z轴方向上的运动实现的，狭长或大工件
■排屑机型式依客户需求可以选择左排或者右排
■导轨防护采用自驱式防护罩
■选用大陶珠轴承的高刚性主轴和大功率高扭矩电机为重切削提供了坚实保障
●主轴zui高转速：10000rpm
●主轴zui大输出功率：26KW
●主轴加速时间：0-2秒
●快速进给速度达到45m/min
●zui多可选48工位刀库，*可满足加工使用
Matrix2000动柱式立式加工中心标准配置：
德国KNUTH GPlus 450控制系统，主轴油冷，空调，链板式排屑器，自动润滑，24工位圆盘刀库，刚性功牙，LED工作灯，操作手册，编程说明
Matrix2000动柱式立式加工中心可选配置：
48工位圆盘刀库，精密回转工作台(第四轴)，主轴中心出水，对刀仪
Matrix2000动柱式立式加工中心技术参数
机器型号Matrix2000
行程X轴/Y轴/Z轴2000mm/600mm/600mm
工作台：尺寸2519×650mm
工作台承重(平均)1000kg/1m
T型槽数量5
T型槽宽度18mm
T型槽间距125mm
精度
定位精度±0.01mm
重复定位精度±0.005mm
主轴
主轴中心至立柱导轨面570mm
主轴端至工作台面120-720mm
电机功率18.5KW/22KW
主轴锥度BT40
zui高转速12000rpm/15000rpm(直连)
进给移动速率30000mm/min
刀库
*zui大长度300mm
*直径(满刀/邻空刀)76mm/120mm
*zui大重量8kg
*数量24(可选48)
*换刀时间(刀对刀)2.5sec.
ATC型式圆盘
其他
数控系统KNUTH GPlus 450
机器总功率40KW
输入电压/电流380V/3PH,100A
工作气压0.6MPa
切削液容量500L
机器尺寸(长×宽×高)4700×3500×3200mm
机器重量13000Kg
