工作原理

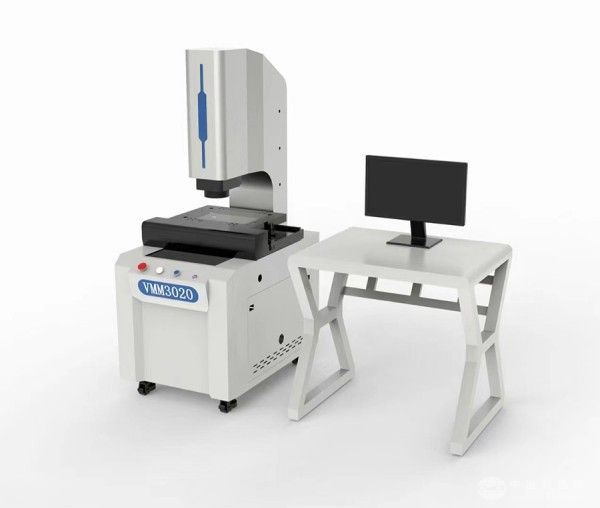

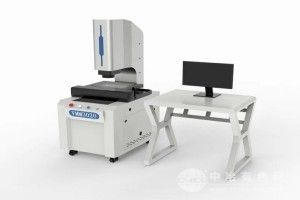

设备基于机器视觉与微米级运动控制技术，通过日本SONY高分辨率彩色CCD摄像机捕捉工件影像，结合美国NAVITAR全自动变倍镜头（0.7X-4.5X连续变倍）实现光学放大。其核心创新在于“智能快速对焦系统”：通过闭环伺服电机驱动Z轴滚珠丝杆，配合高精度光栅尺（分辨率0.0005mm）实时反馈对焦位置，结合图像清晰度评价算法，可在0.3秒内完成自动对焦，消除人工判定误差。测量时，系统根据工件轮廓自动提取边缘特征，通过亚像素级图像处理技术（精度达0.001mm）生成几何尺寸数据，支持笛卡尔坐标/极坐标转换、公差比对等功能。
应用范围
覆盖电子、汽车、精密机械等领域的关键检测场景：电子行业用于PCB板孔距、线路宽度测量；汽车领域检测发动机缸体螺纹深度、齿轮模数；航空航天行业验证涡轮叶片型线偏差、复合材料孔位精度。设备支持金属、塑料、陶瓷等材质的二维尺寸测量，兼容螺丝、弹簧、连接器、齿轮等复杂工件的全自动批量检测。
技术参数
测量行程300×200×200mm，X/Y轴精度≤(3+L/200)μm（L为测量长度），Z轴精度≤(5+L/150)μm；配备8分区LED环形表面光与底部平行背光，支持亮度独立调节；采用台湾上银高精度直线导轨与研磨级滚珠丝杆，三轴运动速度达1500mm/min；主机采用00级花岗岩底座，环境适应性强（温度20℃±2℃，湿度30-60%）。
产品特点
智能高效：支持人工测量、CNC扫描、自动学习三种模式，一键生成测量程序，复现人工操作路径，批测效率提升300%；
高精度复现：全闭环伺服控制系统与光栅尺双重保障，重复定位精度0.001mm；
多功能集成：可选配英国RENISHAW接触式测头，实现三维尺寸测量；支持DXF/CAD数据导入比对，生成SPC分析报告；
耐用可靠：大理石基座抗振动，IP54防护等级适应恶劣工况，寿命超10年。
