工作原理

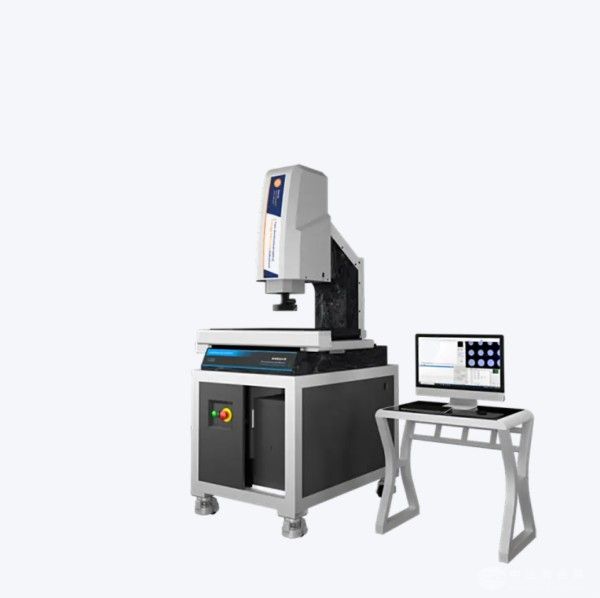

DANA-QC5040T采用远心光学镜头与高分辨率CCD传感器，通过LED环形光源提供均匀照明，精准捕捉被测工件的边缘轮廓。设备搭载智能图像处理算法，可自动识别圆、弧、线、角度等几何特征，结合CNC数控系统实现X/Y/Z三轴联动，支持自动对焦、自动边缘检测与自动测量程序运行。用户仅需放置工件，系统即可完成从图像采集到数据输出的全流程，单工件检测周期可缩短至8秒内，效率较传统手动测量提升5倍以上。
应用范围
该设备适用于精密零部件的二维尺寸检测，如电子元器件引脚间距、PCB板孔位精度、汽车连接器端子尺寸、航空航天钣金件轮廓度等。在3C行业，可快速测量手机中框按键间隙、摄像头模组装配误差；在模具制造领域，支持逆向工程中的点云数据采集与CAD模型比对，助力快速修模与工艺优化。
技术参数
DANA-QC5040T测量范围达500×400mm，光学分辨率0.5μm，重复性精度±1μm，支持10倍至100倍连续变焦。设备配备21.5英寸高清触摸屏，内置SPC统计分析模块与CAD数据导入功能，可生成Word/Excel格式检测报告。工作台承载能力达30kg，适应大尺寸工件检测需求，操作温度范围0-40℃，湿度≤80%RH。
产品特点
全自动化操作：CNC控制系统支持一键式测量，减少人为误差；
高精度成像：远心镜头消除透视畸变，确保复杂曲面测量准确性；
智能软件功能：支持几何公差标注、虚拟量测与批量数据导出；
模块化设计：可选配激光测头、探针模块，实现2.5D复合测量；
耐用性优化：花岗岩基座与精密直线导轨，保障长期使用稳定性。
