机床结构与特点

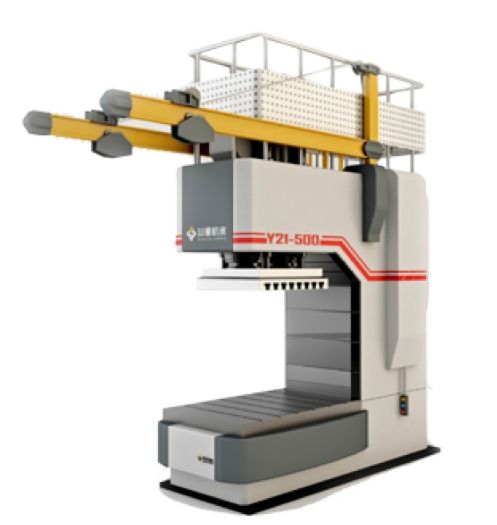

Y21系列单臂冲压压力机由机架、油缸工作系统、液压泵站系统、电气控制系统、起吊总成等系统组成。机架为"C"形开式焊接箱式结构。工作台面上开有装夹工件的T形槽。油缸工作系统包括工作油缸、回程油缸、四根导向杆、充液油箱及上压板。
工作油缸和回程油缸，均为柱塞式结构，上压板为铸钢件，工作面同样开有数条T形槽，两工作油缸柱塞及回程油缸柱塞均通过上压板的刚性保证同步。液压泵站系统由油箱、电机、高压油泵以及各种控制阀组成，它是使主机实现各种动作的机构。
由于采用了先进的叠加阀，实现了液压集成化，其故障率降低到了最小限度。电气控制系统采用日本三菱可编程控制器(PLC )作为核心部件，控制灵活，可靠性高。装有两根吊杆，分别在机架左、右两侧，各自可单独旋转60°，以方便安装模具和上、下料。
本产品具有独立的工作压力机构和电气系统，并采用按钮集中控制，可实现压制工作和点动调模两种工作模式，工作压力、压制速度、空载快速和慢速压制等技术参数均可根据工艺需要进行调节，也可根据用户要求，采用光栅尺实现全闭环控制。
适用范围
Y21系列单臂冲压油压机主要用于造船、锅炉、桥梁、化工、汽车、火车、机电等行业以及轻工、国防等部门对金属结构件进行冷热校直、弯曲、成形、冲压等工序。机架为C形开式结构，工作时可三面进料，特别适用于长宽制件的矫正、弯曲和成形等加工工序。
机床规格与技术参数
机床型号Y21-250、Y21-315、Y21-350、Y21-400、Y21-500
最大工作压力(kN)2500、3150、3500、4000、5000
回程力(kN)230、190、400、230、630
滑板行程(mm)800、800、800、800、800
上压板至工作台面最大距离(mm)1200、1500、1500、1500、1800
上压板中心至机壁距离(mm)1000、1300、1200、1200、1500
上压板尺寸(长×宽)(mm)1200×1200、1000×1200、1300×1300、1300×1500、1400×1600
工作台尺寸(长×宽)(mm)1600×1600、1800×1800、2000×2000、2000×2000、3000×2000
上压板速度(mm/s)上行100、100、72、75、80
工作7、7、7、7、7.4
回程72、72、72、72、74
电机总功率(kW)30、37、37、45、59
