工作原理

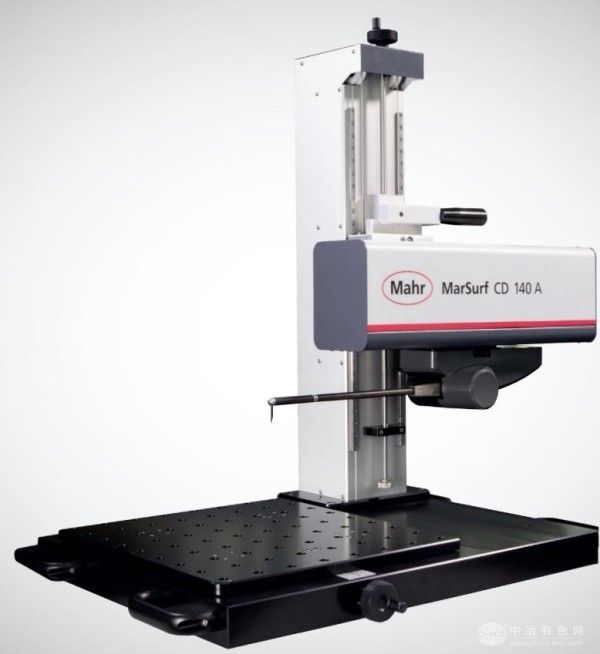

该设备采用触针式测量技术，通过内置的锐利金刚石触针沿被测表面滑行，触针因表面几何形状变化产生位移，驱动传感器电感线圈的电感量变化，生成与轮廓成比例的模拟信号。信号经放大、数字化处理后，由MarWin软件自动分析并生成三维轮廓图。其磁性吸附测杆系统支持无工具快速更换，无需重复校准，配合200mm/s的X轴高速驱动，实现高效测量。
应用范围
覆盖机械工程、汽车制造及医疗技术三大领域：
机械工程：轴承、螺纹、滚珠丝杠、轴类零件的轮廓精度检测；
汽车行业：转向系统、制动盘、曲轴、凸轮轴等关键部件的表面质量评估；
医疗技术：髋关节/膝关节假体、医用螺钉、牙科种植体的微观轮廓分析。
技术参数
测量范围：Z轴70mm（标配），扩展至100mm（选配长测杆）；
横向分辨率：140mm X轴行程，定位速度200mm/s；
垂直分辨率：19nm，确保微米级精度；
重复性误差：≤0.35μm/60mm，示值误差≤0.75μm；
兼容性：支持MarSurf CD/GD/VD系列夹具，适配50mm孔间距矩阵式柔性平台。
产品特点
全能测量：集成轮廓与粗糙度测量功能，支持Rz≥2μm的表面粗糙度分析；
智能操作：磁性测杆系统实现无工具更换，标配双球校准块与半自动校准引导；
高效设计：轻量化机身配把手，适应实验室与产线环境；
软件支持：MarWin EasyContour Plus Mobile软件提供自动评价、CAD轮廓比对及测量流程创建功能。
