工作原理

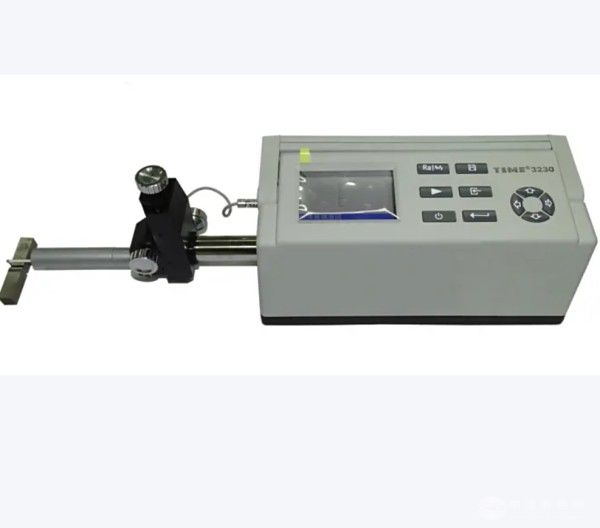

TIME 3230采用电感式接触测量技术，天然金刚石测针（针尖半径2μm、角度90°）以0.15-1mm/s的速度轻触被测表面，通过传感器实时捕捉表面微小起伏的位移变化，并将其转换为电信号。信号经RC/PCRC/GAUSS滤波处理后，由内置算法依据ISO 4287、GB/T 3505等标准计算Ra、Rz、Rq等20余项粗糙度参数，同时支持支承率曲线、幅度分布曲线等高级分析功能，测量分辨率达0.001μm。
应用范围
覆盖航空航天、汽车制造、精密机械等领域，适用于：
铸件、锻件、热处理工件的表面粗糙度检测；
轴承滚道、齿轮齿面、活塞环槽等复杂形貌的轮廓分析；
划痕深度、台阶高度及曲面轮廓的精确测量；
符合GB/T 230.1、ASTM E18等标准的兼容性测试。
技术参数
最大测量范围800μm，垂直量程分辨率0.000125μm/8μm；取样长度可选0.08-8mm，评定长度1-5L（L为取样长度）；内置锂离子电池支持连续工作12小时，工作环境温度0-40℃、湿度<90%；设备尺寸409×96×98mm，重量2.3kg，配备RS232/USB接口及320×240点阵液晶屏。
产品特点
全参数测量：支持R（粗糙度）、W（波纹度）、P（原始轮廓）三组参数同步分析，满足ISO 13565、JIS B 0601等国际标准；
超大量程设计：800μm垂直量程可精准捕捉700μm级高度落差，适配活塞环槽等狭窄空间测量；
智能化操作：中英文双语界面、10组数据存储、图形化显示结果，可选配Windows分析软件实现深度数据处理；
高适应性结构：带导头/无导头双模式测量，侧向90°传感器支持曲面与划痕轮廓追踪。
