工作原理

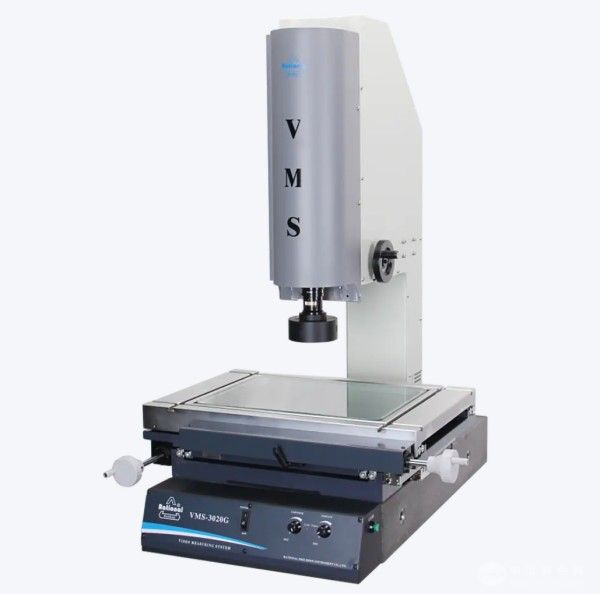

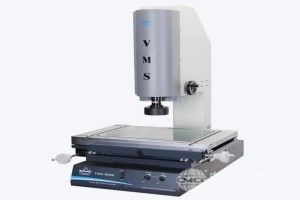

VMS-3020G基于光学成像与图像处理技术：被测工件置于高精度花岗岩工作台后，通过0.7X-4.5X变倍物镜与1/3英寸彩色CCD摄像机捕捉影像，形成33X-195X的放大图像。系统采用LED环形光源与透射光源双模式照明，亮度可调以适应不同材质表面。图像信号传输至计算机后，由自主开发的QMS3D-M软件进行边缘检测、特征识别等处理，自动计算点、线、圆、角度等12种几何元素的尺寸及位置关系，测量结果实时显示并支持导出为Excel/CAD格式。
应用范围
该设备覆盖多领域检测需求：在电子行业，可分析电路板孔径、焊点间距及SMT元件尺寸；汽车制造领域支持齿轮齿形、轴承滚道等精密零件的轮廓测量；模具行业适用于型腔深度、分型线位置等关键参数检测；科研机构可用于材料表面形貌分析及金相组织观察。
技术参数
工作台尺寸：金属台500×330mm，玻璃台350×250mm
运动行程：X/Y/Z轴300×200×200mm
分辨率：0.5μm，重复精度≤2μm
示值误差：X/Y轴≤(3+L/75)μm（L为被测长度，单位mm）
影像系统：0.7X-4.5X变倍物镜，物方视场8.1-1.3mm
光源：LED表面光与透射光，亮度独立可调
产品特点
高刚性结构：全花岗岩底座与立柱设计，抗变形能力强，长期使用精度稳定。
智能软件功能：支持工件摆正、影像拼接及探针三维测量扩展，测量图形可一键生成CAD图档。
人性化操作：T型槽工作台兼容多种夹具，脚踏开关与软件联动简化流程，激光指示器快速定位工件。
灵活配置：可选配0.5X/2X附加镜、Renishaw接触式测头及17英寸显示器，满足多样化检测需求。
