工作原理

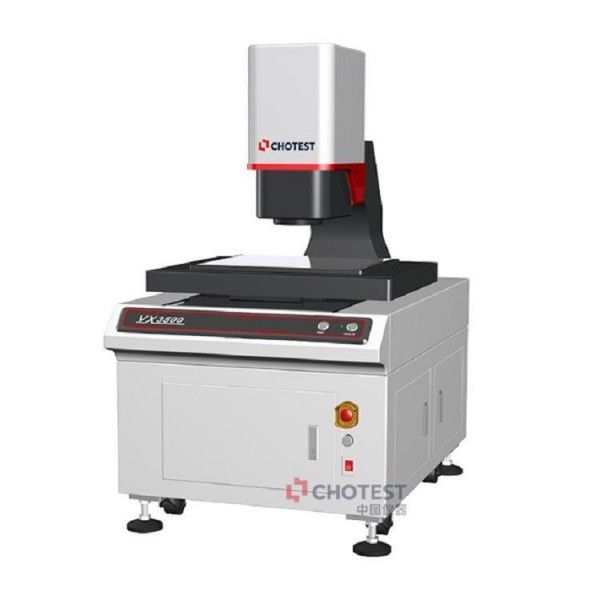

VX3500基于远心成像与智能算法技术，通过大视野、大景深光学系统捕捉工件图像。其核心原理为：采用高分辨率镜头与2000万像素工业相机，结合1%亚像素级图像处理技术，将工件轮廓转化为高精度数字信号；内置ARM处理器通过特征点匹配算法，自动识别工件坐标系并生成测量模板；在CNC模式下，仪器根据预设程序自动完成定位、测量、评价及报表生成，全程无需人工干预，实现“一键闪测”。
应用范围
该设备广泛应用于机械、电子、模具、汽车、医疗等领域，尤其适合大尺寸工件批量检测。典型应用场景包括：工程机械部件的轮廓尺寸测量、工业铝材的形位公差检测、手机中框的孔位精度验证、医疗器械植入体的表面缺陷分析，以及印刷电路板（PCB）的焊盘间距测量等。其大行程设计（测量范围达350mm×250mm）可覆盖多数中大型工件，显著提升检测效率。
技术参数
测量范围：350mm×250mm（X/Y轴）
光学系统：双远心镜头，景深≥10mm
相机分辨率：2000万像素工业相机
重复精度：±2μm
测量速度：CNC模式下≤3秒/件（含自动定位）
数据输出：支持CAD图纸导入、SPC分析报告自动生成、Excel/PDF格式导出
光源系统：LED环形光+同轴光双模式可调
产品特点
高效精准：大行程拼接技术实现单次测量覆盖大尺寸工件，重复精度达±2μm，满足精密制造需求。
智能易用：任意摆放工件，无需夹具定位；支持CAD图纸一键导入，自动匹配测量模板，操作门槛低。
功能丰富：提供80余种提取分析工具，可同时测量512个部位，并自动生成统计报表与SPC分析图。
稳定可靠：全封闭光路设计减少环境干扰，自动对焦功能消除人为误差，确保长期测量一致性。
