工作原理

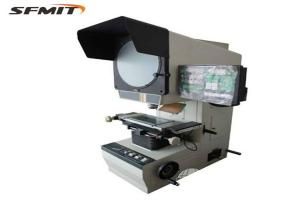

CPJ-3040AZ采用高亮度LED光源与远心光学系统，将工件轮廓投影至数字摄像头（CCD/CMOS），通过软件对图像进行边缘提取、亚像素处理及坐标计算，自动生成尺寸数据、几何公差及形位误差。设备支持正反像切换功能，可适应不同方向的投影需求，结合自动对焦与编程测量模式，实现复杂轮廓的高效扫描与数据分析。
应用范围
该投影仪适用于精密冲压件、塑料制品、五金零件、模具配件、电子元件（如IC引脚）等领域的轮廓与尺寸检测，可完成长度、角度、圆弧、间距、平面度、轮廓度等参数的测量，并支持CAD图纸比对与SPC统计分析，满足生产现场与实验室的质检需求。
产品技术参数
测量范围：300×150mm（X/Y轴）
分辨率：0.0005mm
重复精度：±1.5μm
摄像头：500万像素彩色CCD
光源：LED可调表面光+轮廓光+同轴光
软件功能：自动对焦、正反像切换、CAD比对、三维形貌分析
数据接口：USB/RS232/以太网，支持MES系统对接
电源：AC220V±10%, 50Hz，功率≤200W
尺寸/重量：800×600×1500mm / 180kg
产品特点
正反像切换：支持投影方向快速调整，适应不同工件摆放需求。
数字成像技术：高分辨率CCD与亚像素算法结合，确保微米级测量精度。
智能化操作：自动对焦、程序编辑及报表生成，提升检测效率。
兼容性强：支持DXF/IGES图纸导入，实现设计数据与实测数据快速比对。
稳定耐用：全大理石基座与精密线性导轨，适应高强度工业环境。
