工作原理

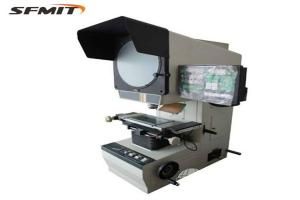

CPJ-3007采用远心光学系统：工件置于载物台上，通过高精度透镜组将轮廓图像放大并投影至直径300mm的磨砂玻璃屏上。设备配备数字式测微目镜（分辨率0.001mm）或光栅尺（分辨率0.001mm），可精准测量投影图像的线性尺寸、角度及形位误差。软件支持自动对焦与图像捕捉，数据通过LCD屏实时显示并存储。
应用范围
设备适用于多场景轮廓检测需求：
机械制造：齿轮、螺纹、轴类零件的尺寸与形位误差验证；
五金加工：冲压件、铸件的轮廓一致性抽检；
电子行业：连接器、PCB板边缘的精密尺寸测量；
科研教学：新材料成型工艺的轮廓表征研究；
质量管控：来料检验、过程抽检与成品几何精度合格判定。
产品技术参数
投影屏尺寸：φ300mm（磨砂玻璃，带坐标网格）；
放大倍数：10×、20×、50×（可调）；
测量范围：线性0~150mm，角度0~360°；
分辨率：0.001mm（数字测微目镜），0.001°（角度测量）；
精度：±(2+L/100)μm（L为测量长度，单位mm）；
光源：LED冷光源（寿命≥50000小时，亮度可调）；
数据存储：500组测量数据（支持时间、工件编号记录）；
显示方式：3.5寸LCD屏（支持中英文切换）；
电源：AC220V±10%，50Hz；
设备尺寸：650mm×450mm×900mm；
重量：85kg；
执行标准：GB/T 1958、ISO 1101、ASTM E230。
产品特点
大屏高精度投影：φ300mm投影屏搭配远心光学系统，确保轮廓图像无畸变；
数字式测量：分辨率0.001mm，支持线性、角度、形位误差一键读取；
智能光源控制：LED冷光源避免工件热变形，亮度可调适配不同材质；
操作便捷：载物台可X/Y向移动（行程50mm×50mm），支持快速调焦；
耐用性：全金属机身与高精度导轨，长期稳定性优异；
合规与认证：符合GB/T 1958、ISO 1101标准，通过CE认证。
