工作原理

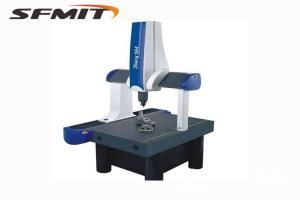

DAISY采用三轴直角坐标系统（X/Y/Z），通过伺服电机驱动精密导轨实现探头空间定位。设备支持接触式（红宝石测针）与非接触式（激光或光学）两种测量模式：接触式通过测针触碰工件表面，触发高精度光栅尺记录坐标；非接触式利用激光三角法或结构光扫描生成点云数据。软件基于CAD模型比对或几何元素拟合算法，自动计算尺寸偏差与形位公差。
应用范围
设备适用于多场景高精度检测需求：
机械制造：模具、齿轮、涡轮叶片的三维轮廓与尺寸全检；
汽车工业：发动机缸体、变速箱壳体的形位公差验证；
航空航天：航空零件、卫星结构件的精密装配检测；
逆向工程：实物模型的三维数据采集与CAD模型重建；
质量管控：来料检测、过程抽检与成品出厂检验。
产品技术参数
测量范围：X/Y/Z轴500mm×600mm×400mm（可选扩展至2000mm）；
测量精度：±(1.5+L/300)μm（L为测量长度，单位mm）；
探头系统：接触式红宝石测针（直径0.5-3mm），可选激光/光学探头；
光栅尺分辨率：0.1μm；
软件功能：CAD导入比对、几何元素分析、SPC统计、报告生成（PDF/Excel）；
驱动系统：伺服电机+精密滚珠丝杠，最大速度500mm/s；
电源：AC220V±10%，50Hz；
设备尺寸：1800mm×1500mm×2200mm；
重量：800kg；
执行标准：GB/T 16857、ISO 10360。
产品特点
高精度三轴联动：光栅尺分辨率0.1μm，适配精密零件检测；
多探头兼容：支持接触式与非接触式测量，适配不同材质工件；
智能软件：内置几何元素库、CAD比对模块与SPC统计功能；
温度补偿：自动修正环境温度（16-28℃）对测量精度的影响；
耐用性：花岗岩基座与高精度导轨，确保长期稳定性；
合规与认证：符合GB/T 16857、ISO 10360标准，通过CE认证。
