工作原理

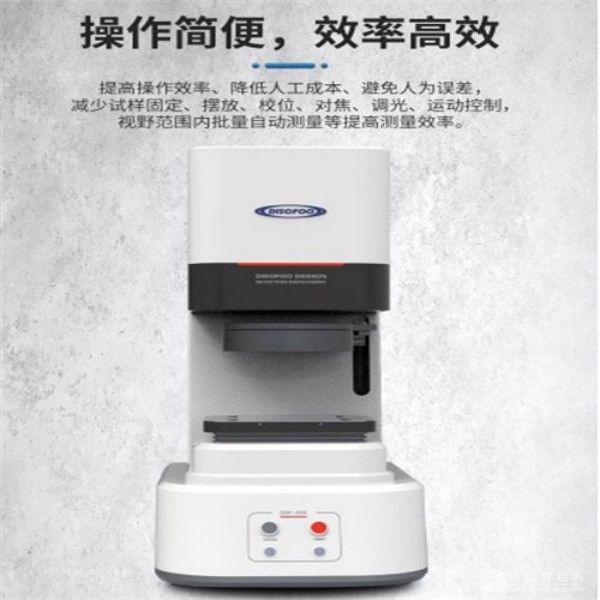

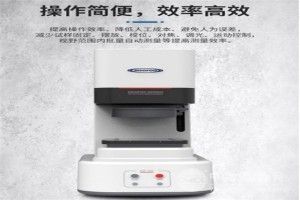

0095采用远心光学镜头与高分辨率工业相机组合，在LED平行光源照射下，工件表面轮廓被清晰投影至相机传感器。设备内置智能图像处理芯片，可自动识别工件边缘、圆孔、角度等特征，结合亚像素级边缘提取算法（精度达0.001mm），将影像数据转换为坐标值。测量时，仅需将工件放置于载物台，按下“一键测量”按钮，系统即可在0.5秒内完成多达200个尺寸的同步检测，并生成包含公差判定的检测报告。
应用范围
适用于手机中框、连接器、齿轮、螺丝等微小精密零件的尺寸检测，尤其适合批量生产中的首件检验与抽检。设备可测量长度、直径、角度、圆度、位置度等参数，兼容CAD图纸导入比对，支持SPC统计分析，为工艺优化提供数据支撑，广泛应用于消费电子、汽车零部件、半导体封装等领域。
技术参数
测量范围：200×150mm（可定制）
影像系统：500万像素远心镜头，分辨率0.005mm
测量精度：±(2+L/300)μm（L为测量长度，单位mm）
测量速度：0.3-0.8秒/件（视工件复杂度）
光源配置：环形LED表面光+同轴光，亮度八档可调
载物台：大理石基座，承重≤10kg，支持XY轴手动微调
数据接口：USB3.0/RS232，支持DXF、Excel格式输出
产品特点
极速测量：单件检测周期≤0.8秒，较传统投影仪效率提升10倍以上。
全自动化操作：一键完成对焦、测量、报告生成全流程，无需人工干预。
智能防错：内置自检程序可识别工件放置偏差，自动修正测量基准，避免误判。
兼容性强：支持多工件拼图测量，可扩展激光测头实现Z轴高度检测。
