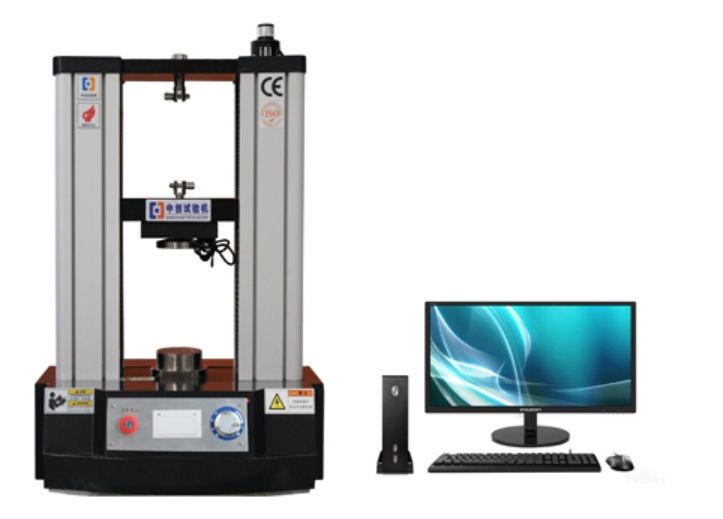

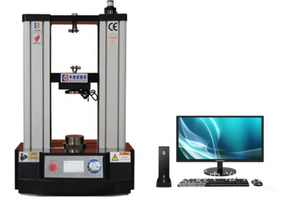

双立柱微机弹簧拉压试验机
产品介绍:
双立柱微机弹簧拉压试验机依据国家弹簧拉压试验机标准规定的技术要求制成，专业设计的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。能对拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、异形弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。计算机系统通过控制器，经调速系统控制精密电机转动，经减速系统减速后通过精密丝杠副带动压盘上升、下降，完成试样的压缩等力学性能试验。该机采用调速精度高、性能稳定的全数字调速系统及精密电机作为驱动系统，ZCTEST控制软件作为控制系统核心，以windows为操作界面的控制与数据处理软件，实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示，所有试验操作均可以通过鼠标在计算机上自动完成。
结构特点:
1、主机采用门式双丝杠四立柱加固结构，并选用品牌优质滚珠丝杠，保证了整机刚度，优于同行业内用拉力试验机改装机型。
2、传动系统:由减速器、精密丝杠副及导向部分等组成。
3、驱动系统:由伺服调速器及电机实现系统驱动:
4、测量控制系统:试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理，实现计算机显示、控制及数据处理等功能。5、安全保护装置:试样断裂停机、过载保护、横梁极限位置保护、过电流、过电压、超速保护等。
技术参数:
规格 10N 20N 30N 50N 100N 200N 300N 500N
结构 龙门式
工作方式 滚珠丝杠传动，精密电机加载
量程 0-100%
试验力分辨力 0.001/50N 0.01/50N
零点相对误差 士0.1%
试验力示值相对误差士1.0%
试验力示值重复性相对误差1.0%
位移分辨率 0.01mm
位移示值误差(微米)<士(50+0.151)
拉伸空间 300mm
压缩空间 300mm
压盘直径 120mm
上下压盘平行度 <0.05mm
速度范围 0.01-500mm/min
试验机尺寸 560*300*1100mm
试验机重量(净重)140kg
供电电源 AC 220V+10% 50Hz
保护功能 程序、机械双重保护噪音 50dB(A)
试验机级别 1级
功能特点:
(1)实时负荷、负荷峰值、实时变形、剩余高度根据需要随时清零;
(2)可测定弹簧的自由高度，降低了人为测量带来的误差;
(3)可实现高速并盘，提高了试验的效率和准确度，免除了试验前需要手动测量位移然后输入控制程序的麻烦;提高试验效率:
(4)可实现不同力单位任意切换N、kgf、1bf。注:1N=0.102kgf=0.2251bf
(5)试验数据可由用户自行添加，可设置多点进行测试，采用模板化新建试验记录，便于根据不同种类的弹簧，建立不同的试验方案;
(6)设置完毕自动完成整个试验过程，根据预设值，可对试样结果的偏差做 出判断--以高、合格、低进行指示:
(7)可以同时进行进程和回程测试;
(8)可以自动计算分段刚度、平均刚度;
(9)可以显示并存储5种波形，分别为实时负荷-实时变形、实时负荷-剩余高度、实时负荷-试验时间、实时变形-试验时间、剩余高度-试验时间;
(10)对传感器的变形和机械变形进行变形补偿，从而消除对位移精度的影响;
(11)具有过载保护功能，当超过传感器满量程时自动停机，避免造成设备损坏。
