产品简介
产地：国产
控制形式：数控

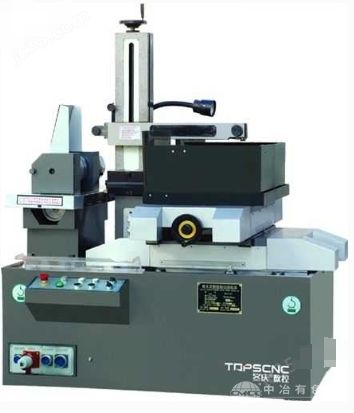

泰州晨虹数控公司T型床身C型线架电火花线切割机床，简称晨虹数控全闭环电火花线切割机床，T型床身(全支承结构的工作台)+C型线架机型，极大的保持了机床的刚性。
产品介绍

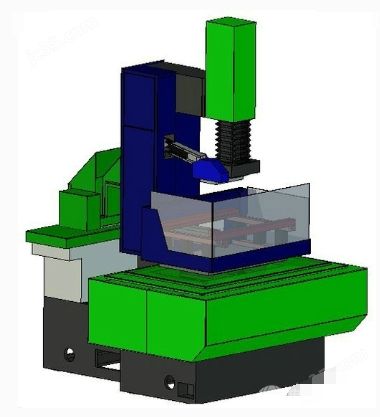

泰州晨虹数控公司T型床身C型线架电火花线切割机床，T型床身(全支承结构的工作台)+C型线架机型。一台中走丝线切割机床的好坏，不能只看加工件的表面粗糙度，还应该关注机床的加工精度，而加工精度又不能只注意切圆精度，更应该注意机床的定位精度。机床精度保持性主要从以下两个判断：
一是机床本身的制造质量;
其次是机床本身的机械结构，这是基础，结构不合理的机床做得再漂亮也是中看不中用，机床结构决定机床刚性，机床刚性决定精度保持性。机床工作台采用全支承结构是目前*的高刚性结构，以加工中心为例，由于要承受很大的切削力，因此，所有加工中心均采用全支承结构，而慢走丝线切割机床为了在全行程内获得高精度、高稳定性，同样采用全支承结构。
全支承结构的zui大特点就是工作台移动始终都是在机床导轨的支承范围内，这样机床在全行程范围内刚性变形极小，且稳定可靠。
C型线架是目前认为保持机床刚性的方式。
晨虹数控全闭环电火花线切割机床技术参数如下：
1、机床设备的型号规格及性能说明
机床型号DK7732
工作台行程320mm×400mm
工作台尺寸360mm×650mm
工作台zui大承重400kg
zui大切割厚度400mm
zui大切割锥度≥±6°
zui大切割效率120mm?/min (Cr12 40mm厚时)
zui大切割电流5A
*表面粗糙度Ra≤1.0μm (材料Cr12 40mm厚，割1修2技术)
加工精度±0.01mm (材料Cr12 40mm厚28×28mm方 )
机床消耗功率2.2 KW
电极丝直径0.12～0.18mm
走丝速度变频无极调速
工作台面至地面800mm
手轮移动/转4mm
丝架zui大跨度400 (可调)
定位指示数显光栅尺
2、主要性能指标和技术要求
A、基本功能：
(a)、坐标系：坐标、增量坐标(相对坐标)
(b)、图形坐标变换、缩放、旋转功能，图形显示功能，加工轨迹、加工数据实时跟踪显示。
(c)、直线圆弧插补功能。
(d)、斜度加工功能。
(e)、上下异面加工功能
(f)、短路、断丝处理功能：短路回退、断电保护、断丝刹车。
(g)、停电记忆功能，上电自动加工，加工结束自动停机
(h)、自动对端面、对中心功能。
(i)、自动加过渡圆弧功能(任意，拐角功能)
(j)、反向加工功能。
(k)、菜单技术、自动编程功能，中文界面，绘图功能强大。
(l)、任意变形的汉字、英文及符号。
(m)、扫描图形自动矢量化。
(n)、齿轮及有关齿轮参数的计算。
(o)、列表点曲线、插值拟合功能。
(p)、绘图式全自动编程，加工时可编程功能。
(q)、数据传输，具备AUTOCAD、AUTOP数据文件接口，生成3B、G代码。
B、控制系统
参照慢走丝控制和加工中心数控系统硬件结构设计，采用先进的结构和技术全全新功能的线切割数控系统，螺距补偿+光栅尺闭环，能有效的保障线切割机床的加工精度。
实现光栅尺闭环控制，利用光栅尺的定位优势，有效地克服了丝杠，电机带来的丢步和塑性变形所造成的精度误差。
内置每轴200段螺距补偿参数设定功能，能够精确的补偿丝杠和导轨运行中的线性误差，使机械的动态精度提升到紧密机械所需;改变目前国内线切割市场上大部分机器无法达到国标要求的定位精度和重复定位精度的状况。

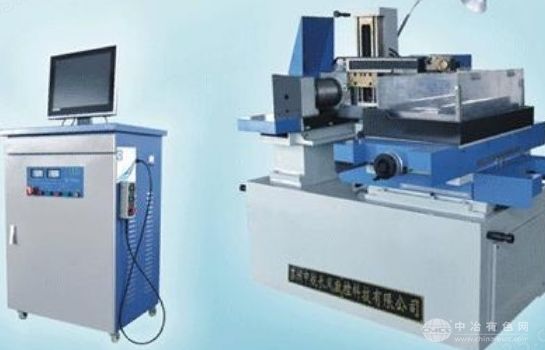

晨虹数控全闭环电火花线切割机床适用范围：
本公司自主研发生产的全数控电火花线切割机床，能加工所有导体物件，主要用于对各类金属模具、复杂金属配件、精密模板及坚韧性难加工物件等，能切割平面、斜面及表面上下异形的工件。如：各类模具、电极、精密零部件制造，硬质合金、淬火钢、石墨、铝合金、结构钢、不锈钢、钛合金、金刚石等各种导电体的复杂型腔和曲面形体加工。
