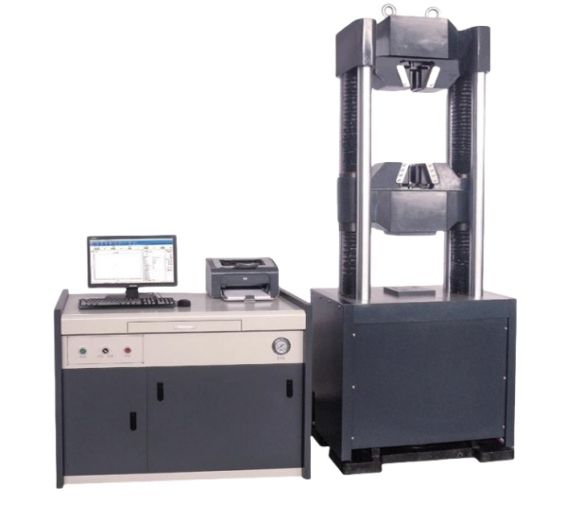

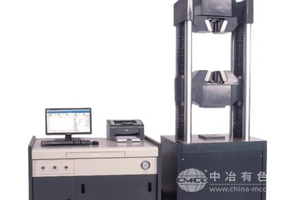

微机屏显液压式拉伸试验机
产品概述
WEW-300D/600D/1000D系列微机屏显液压拉伸试验机在2011年GB/T 228-2021《金属拉伸试验标准》施行前曾一度流行，与WAW系列主要区别为WEW系列为手动控制试验速度，无法满足新标准要求，但因新标准要求并非强制要求，所以仍然受到众多中小企业和单位的青睐，虽然我公司已停止该机型常规生产，却依然有众多订单，目前为订单生产产品。
WEW-300D/600D/1000D系列微机屏显液压拉伸试验机的设计、制造、检验依据下列标准相关条款：
1）GB/T2611- 《试验机通用技术要求》
5）GB/T228.1- 《金属材料 室温拉伸试验方法》
6）GB/T7314- 《金属材料室温压缩试验方法》
7）GB/T232- 《金属材料 弯曲试验方法》
8）GB/T 3098.1- 《紧固件机械性能 螺栓、螺钉和螺柱》
主要功能及特点
1、该试验机采用手动控制、液压加载，传感测力、微机显示及数据自动处理，完成金属、非金属试样的拉伸、压缩、抗弯、抗折试验 。
2、 WEW-300D/600D/1000D系列微机屏显液压拉伸试验机的主机采用六立柱结构，液压缸下置式：液压缸在试验机的下部，活塞在液压力的作用下向上顶，可实现对试样的拉伸、压缩、弯曲、抗折等试验项目；上下钳口座为全开式结构，装夹试样方便，稳定性好。
3、测控系统：
3.1:准确完成试验参数的设定、数据采集、处理、分析、存储及显示(试验数据包括:上下屈服点、抗拉强度、断裂强度、弹性模量、各点延伸率、非比例伸长等)。
3.2：试验力，峰值、变形、位移、试验曲线的实时控制、显示，全键盘输入操作。
3.3：试验过程能够模拟再现和试验数据的再分析、试验曲线放大、比较、遍历。试验曲线可任意选择压力试验机坐标轴，并可自由放大和缩小；坐标满度自动调节。
3.4：操控软件，采用用模块化、开放式编程、人性化设计，客户可以根据自己的要求对试验标准、试验报告、原始材料参数等进行输入调整，满足个性化要求。方便升级、方便权限管理；主要模块有：权限管理模块、试验标准模块、试验控制模块、曲线分析模块、数据查询模块、报表输出模块等。为避免操作过程中出现错误，具有提示和向导功能。
3.5：数据库采用ACCESS格式，数据库中备有多种试验方法、标准，可完成多种材料的实验；可以进行网络数据库通讯和管理；
3.6：电路板采用光电隔离设计，具有抗干扰能力强的特点。
3.7：报告采用灵活的Excel报告，系统有内置的默认报告，可以选择压力试验机需要打印的项目的，并可以排序。报告可以指定单独打印还是合并打印。
3.8 可以重新读取已经完成的试验，可以对试验曲线进行放大、缩小、平移，可以选择压力试验机显示并标注特征位置。可以事后修改试验参数，可以强制指定特征点位置，并且重新计算修改后的结果，也可以还原。
4、 多重保护功能:
油缸限位保护；液压系统过载溢流保护；试验力过载保护；过流、过压保护；
试样破断时保护；操作提示向导保护；试验结束自动保护
WEW-300D/600D/1000D系列微机屏显液压拉伸试验机主要技术参数
序号 项目名称 技术参数
1 试验力 100kN 300kN 600kN 1000kN
2 试验力示值相对误差 ≤示值的±1%
3 试验力分辨率 1/300000
4 位移分辨率 0.01mm
5 加荷速率 计算机实时控制显示
6 活塞移动速度 ≈90mm/min 0-100mm/min ≈70mm/min
7 横梁移动速度 ≈120mm/min ≈150mm/min ≈120mm/min
8 拉伸试验空间 620mm 690mm 630mm
9 压缩试验空间 550mm 620mm 530mm
10 弯曲支点间距 400mm 600mm 600mm
11 立柱净间距 500mm 570mm 550mm
12 主机结构 4立柱
13 圆试样夹持直径范围 φ10-20；20-32mm φ13-26；26-40mm φ14-32；32-45mm
可扩展螺纹钢、带肋钢筋、螺栓 φ4-10mm φ6-13mm φ6-13mm；M12-33mm
14 板试样夹持厚度范围 0-15mm 0-15；15-30mm 0-40mm
15 试样夹持宽度 70mm 90mm 125mm
16 上下压盘尺寸 φ120mm 205*205mm 205*205mm
17 总功率 2.2kW 3.0kW 3.0kW
18 试样加紧方式 液压自动夹紧
19 主机外形尺寸 820*520*2000mm 970*650*2300mm 970*650*2250mm
20 控制柜外形尺寸 1130*720*940mm
21 电源 380V ±50Hz
