工作原理

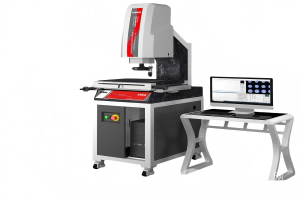

AG-3040采用高分辨率CCD摄像头与远心光学系统，通过表面光与透射光双重照明，清晰呈现工件边缘特征。图像信号经数字化处理后，软件通过亚像素算法提取轮廓数据，计算长度、角度、圆度、平行度等几何参数。仪器支持自动对焦与程序化测量，适配复杂零件的多特征批量检测。
应用范围
适用于金属冲压件、塑料制品、电子元件（如PCB板、连接器）、齿轮、螺纹等精密零件的二维尺寸检测。可执行首件检验、过程控制及研发阶段的形位公差验证，满足GB/T 2423、ISO 1101等国内外标准要求，尤其适合小批量多品种生产场景。
产品技术参数
测量范围：300mm×200mm×150mm（X/Y/Z轴）
分辨率：0.5μm（X/Y轴）
精度：±(3+L/200)μm（L为测量长度，单位mm）
摄像头：500万像素CCD（搭配0.5×-4×自动变倍镜头）
光源：LED表面光（可调亮度）与透射光（背光板）
软件功能：自动边缘提取、CAD导入比对、SPC统计、报表生成
数据接口：USB 3.0、RS232、以太网
电源：AC 220V±10%（50/60Hz）
工作环境：温度20℃±2℃，湿度≤60%RH（无凝露）
产品特点
高精度光学系统：远心镜头与自动变倍设计，确保大范围测量下的图像畸变控制。
智能软件：内置程序化测量模块，支持复杂零件的路径规划与自动报表生成。
多光源适配：表面光与透射光切换，适配不同材质（如镜面、透光件）的检测需求。
用户友好界面：全中文菜单、拖拽式编程与三维模拟显示，降低操作门槛。
扩展性：支持接触式测头（选配）与激光位移传感器（选配），实现三维复合测量。
