工作原理

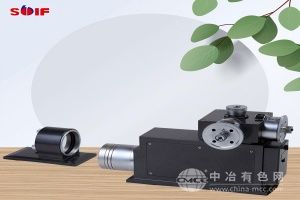

GX-10M采用自准直光学系统，光源发出的光束经物镜聚焦后形成平行光，照射至被测反射面（如平面镜或棱镜）。当反射面存在角度偏差时，反射光线通过物镜后会在分划板上形成位移像，其位移量与角度偏差成正比。设备内置双向光路传感器，可同步捕捉水平与垂直方向的像位移，通过数字处理器将光信号转换为角度数据，实现双向实时测量。
应用范围
适用于机械制造领域（如数控机床导轨直线度检测、轴承预紧力校验）、光学工业（如透镜面形精度检测、激光干涉仪校准）、航空航天（如卫星天线指向调整、惯性导航系统测试）及科研实验（如微机电系统（MEMS）角度传感特性研究）。广泛服务于精密加工厂、计量所及高校实验室，满足高精度角度控制需求。
产品技术参数
测量参数：水平/垂直方向角度偏差（范围±1000角秒）
精度等级：±0.1角秒（示值误差），分辨率0.01角秒
光学系统：物镜焦距200mm，通光孔径Φ30mm，分划板刻线间距0.01mm
传感器：CMOS线性阵列传感器（双向独立采集）
光源：红色LED（波长635nm，寿命≥50000小时）
工作距离：500mm（标配），可选配延长光管至1500mm
数据接口：RS232/USB双接口，支持PC软件控制与数据导出
仪器尺寸：300×250×150mm，净重8kg，电源DC 12V（适配器输入AC 220V/50Hz）
产品特点
双向同步测量：内置双向光路传感器，可同时检测水平与垂直方向角度偏差，提升多维度检测效率。
微弧秒级精度：分辨率达0.01角秒，适配高精度机床、光学元件等场景的严格角度控制需求。
数字化智能处理：CMOS传感器实时采集数据，结合PC软件可实现动态曲线绘制、数据存储与统计分析。
长寿命LED光源：红色LED寿命超5万小时，免维护设计降低使用成本。
灵活适配性：标配500mm工作距离，可选配延长光管适配大尺寸被测物（如卫星天线）；轻量化设计（8kg）便于现场检测。
