工作原理

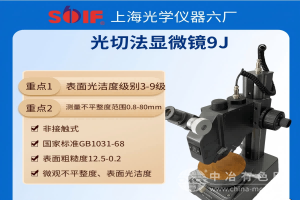

9J基于光切法原理，通过光源发射平行光束，经物镜聚焦后形成狭窄光带，垂直照射被测表面。当光带切割表面微观轮廓时，其反射光线经物镜成像于目镜分划板上，形成与表面粗糙度成比例的放大图像。用户通过目镜观察光带变形，结合标尺或测微器读取粗糙度数值，实现非接触式快速测量。
应用范围
适用于机械制造领域（如零件加工后表面质量检测、模具形貌分析）、计量检测（如符合GB/T 3505-2009标准的粗糙度校验）、科研教学（如材料表面特性研究）及工业质检（如精密轴承、光学元件表面粗糙度控制）。广泛服务于工厂质检部门、科研院所及高校实验室，助力质量控制与工艺优化。
产品技术参数
测量参数：Ra（轮廓算术平均偏差）、Rz（最大高度）
测量范围：Ra 0.025-6.3μm，Rz 0.1-25μm
物镜配置：10×（工作距离10mm）、20×（工作距离5mm）
目镜：10×（带标尺，分度值0.01mm）
光源：6V15W卤素灯（亮度可调，寿命≥2000小时）
测量方式：非接触式光切投影
数据输出：目视读数（可选配数码接口）
仪器尺寸：280×220×380mm，净重12kg
产品特点
非接触式测量：避免接触式测量对样本的损伤，适配精密零件检测。
高精度光切投影：光带宽度≤0.05mm，确保微观轮廓清晰成像，测量精度达纳米级。
双物镜配置：10×与20×物镜可选，适配不同粗糙度范围的检测需求。
人性化操作：目镜带标尺，可直接读取Ra/Rz值；光源亮度可调，适配不同样本反光特性。
耐用与稳定：金属机身结构稳固，卤素灯光源寿命长，适应实验室与工业环境。
