工作原理

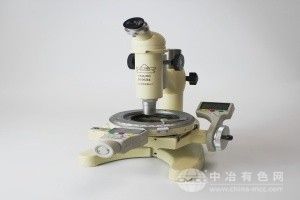

15J/15JA基于光学投影原理，光源通过反光镜或内置照明系统照射样本，光线经物镜放大后形成实像，再通过目镜或测微装置进一步放大。用户通过调焦手轮调节清晰度，使目镜中的十字分划丝与样本基准线重合，记录坐标数据并计算测量结果。设备支持X/Y轴移动测量（范围50mm×13mm）及刻度盘角度测量（0°-360°），结合测微器分度值0.01mm，实现精准定位。
应用范围
适用于机械制造领域（如孔距、键槽宽度测量）、电子行业（如电路板引脚间距检测）、科研教学（如表面粗糙度分析）及工业质检（如精密零件形位误差校验）。其多功能性还适用于冶金矿石鉴定、印刷制版检定及纺织纤维检验等场景。
产品技术参数
光学系统：物镜2.5×（焦距43.40mm，数值孔径0.08）、10×（焦距17.13mm，数值孔径0.25）；目镜10×带坐标线（焦距25mm）；总放大倍数25×-100×，工作距离58.84mm-7.81mm，视场直径5.6mm-1.4mm。
测量工作台：X/Y轴移动范围50mm×13mm，测微器分度值0.01mm，刻度盘分度值1°，游标读数示值6′。
精度与环境：仪器示值误差±(5+L/15)μm（L为被测件长度，单位mm），工作温度(20±3)℃。
物理规格：仪器尺寸325×262×220mm，重量10.5kg，电源6V20W卤素灯（15JA含下照明光源）。
产品特点
多功能集成：支持长度、角度测量及表面观察，适配多样本检测需求。
高精度测微：测微器分度值0.01mm，结合游标读数，确保测量准确性。
灵活观察：目镜带坐标线，可旋转调焦，适配不同视角观察。
耐用设计：金属机身结构稳固，适用于实验室与工业环境。
光源可选：15JA型号内置下照明光源，15J型号无光源（可选购），满足不同照明需求。
