工作原理

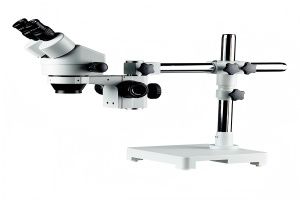

XTZ-03基于体视显微镜的双光路系统，通过共用低倍物镜成像后，经两组中间物镜（变焦镜）分开光束，形成12°-15°的体视角，再由双目镜筒分别呈现左右眼图像，形成立体视觉效果。设备支持连续变倍，通过旋转变倍手轮调节放大倍数（7X-45X），物镜系统经过特殊镀膜处理，确保宽视野下边缘图像清晰明亮。光源从底部或顶部照射样本，适配不同观察需求，结合万向支架可实现360°旋转与自由伸缩，满足多角度观察与操作需求。
应用范围
适用于电子元件维修（如电路板检测、芯片引脚检查）、生物医学（如昆虫解剖、植物组织观察）、工业质检（如金属表面裂纹检测、精密零件分析）及珠宝鉴定（如宝石内部包裹体观察）。可搭配数码接口与图像分析软件，实现定量测量与数据保存，满足教学演示与科研分析需求。此外，其万向设计还适用于文物修复、邮票鉴定等需要灵活操作的场景。
产品技术参数
放大倍数范围：7X-45X（使用10X目镜，变倍比6.5:1）
物镜配置：连续变倍物镜0.7X-4.5X，工作距离≥93mm
目镜：高眼点大视野目镜10X（视野直径≥20mm），视度可调（±5D）
观察头：双目镜筒，45°倾斜设计，支持360°旋转
光源：底部LED透射光+顶部环形LED反射光（亮度独立可调）
调焦系统：粗微调同轴驱动（粗调行程60mm，微调精度0.002mm）
接口：C型接口，支持500万像素数码摄像系统
支架：万向长臂支架，支持360°旋转与自由伸缩（立杆高度380mm，水平移动235mm）
仪器尺寸：21×43×76cm，净重15kg
产品特点
立体成像与万向操作：双光路系统提供12°-15°体视角，形成三维立体图像；万向支架支持360°旋转与多角度观察，适配复杂样本操作（如电路板维修、珠宝鉴定）。
超长工作距离：标准工作距离≥93mm，适配大尺寸样本（如35mm培养皿、厚底电路板），避免样本转移损伤。
双光源设计：底部透射光与顶部反射光独立控制，适配透明与不透明样本观察需求，确保图像亮度均匀。
人性化设计：45°倾斜双目镜筒、视度可调目镜，减少长时间操作疲劳；防滑手柄与万向支架提升操作稳定性。
数字化扩展：支持500万像素CCD与图像分析软件，可进行形态测量、标尺叠加及数据导出，满足科研与教学需求。
