工作原理

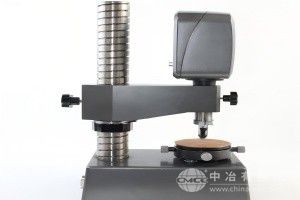

JDG-S2基于光学投影放大原理，通过物镜将被测样本的轮廓投影至测微标尺上，结合光杠杆或光栅尺技术将微小位移转换为电信号，最终由数字显示屏直接显示测量值。设备支持接触式与非接触式测量模式，通过调节测微装置可实现长度、直径、圆度等参数的精确测定，确保测量结果符合国家标准。
应用范围
适用于精密机械零件尺寸检测（如轴类、齿轮）、电子元件引脚间距测量、模具形位误差分析，以及教学实验中光学计量原理演示。广泛服务于机械制造、电子质检、航空航天及高校实验室，助力质量控制与工艺优化。
产品技术参数
测量范围：0-200mm（横向）×0-100mm（纵向）
测量精度：±(1.5+L/200)μm（L为测量长度，单位mm）
显示方式：LED数码管（分辨率0.1μm）
测微装置：光栅尺（50线对/mm）
载物台：玻璃工作台（200×150mm，带刻度）
光源：LED冷光源（亮度可调，寿命≥50000小时）
电源：AC 220V/50Hz
产品特点
数显一体化：内置光栅尺与数字处理器，测量值实时显示，消除人为读数误差。
高精度测量：精度达微米级，符合GB/T 23820-2009光学计量标准。
非接触式检测：光学投影避免接触式测量对样本的损伤，适配精密零件检测。
LED冷光源：低发热量，确保测量稳定性，支持长时间连续工作。
人性化设计：测微手轮带锁紧装置，防止误触；工作台可升降调节，适配不同尺寸样本。
