工作原理

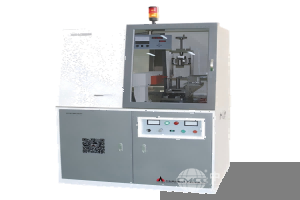

设备基于布拉格衍射定律，当X射线照射蓝宝石晶体时，特定晶面（如C轴方向）会产生衍射。通过探测器捕捉衍射角，结合已知晶面间距，可精确计算晶体取向角度。全封闭设计集成X射线源、探测器与样品台，实现环境隔离，避免外界干扰，同时保障操作安全。
应用范围
适用于蓝宝石晶棒粘接、定向切割及加工前的取向校准，尤其在LED芯片制造、光学窗口加工、手机屏幕保护片等领域发挥关键作用。可满足晶体加工厂、半导体材料企业及科研机构对蓝宝石取向高精度控制的需求，确保后续工艺（如切割、研磨）的精准执行。
产品技术参数
X射线管电压：20kV~60kV（可调，微焦点模式）
测量精度：±3角秒（C轴定向）
探测器类型：高分辨率CMOS平板探测器
扫描范围：0°~360°（全周向检测）
设备尺寸：800mm×600mm×1500mm，重量≤200kg
封闭性：IP54防护等级，内置空气过滤系统
电源：AC220V±10%，50Hz，功率≤800W
产品特点
全封闭设计：集成X射线屏蔽与环境控制，降低辐射泄漏风险，适配洁净车间使用。
蓝宝石专用算法：内置蓝宝石晶体数据库，自动识别C轴等关键取向，减少人工干预。
高精度粘棒辅助：支持实时角度调整与虚拟定位线投影，确保晶棒粘接精度≤0.01°。
智能温控系统：内置样品台加热功能（室温~200℃），适应蓝宝石加工前的预热需求。
数据追溯：自动记录测量数据与工艺参数，支持二维码扫描绑定晶棒信息，实现质量追溯。
