辐流式刮吸泥机
设备简介：
主要可以分为两大类：半桥式周边传动刮泥(浓缩)机和全桥式周边传动刮泥(浓缩)机。刮泥机主要应用于池径为13-60m的初沉池、二沉池，浓缩机应用在浓缩池。沉淀形式为辐流式，进、出水方式分别为中间进水、周边出水。
全桥式周边传动刮泥(浓缩)机和半桥式周边传动刮泥(浓缩)机的选型主要取决于沉淀污泥量以及污泥沉降性能，污泥负荷可以参考使用场合和设计手册查询来进行工艺设计，全桥式周边传动刮泥(浓缩)机的刮泥周期是半桥式周边传动刮泥(浓缩)机刮泥周期的1/2，全桥式周边传动刮泥机适用于沉降性能好，污泥量大的场合。
工作原理：
污水从池中心的进水管经导流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，上清液通过溢流堰板由出水槽排出池外，污泥刮板将沉于池底的污泥由池周刮向中心集泥槽，依靠池内水压通过排泥管排出池外。主梁在周边驱动装置的带动下，以中心旋转支座为轴心沿池顶以～2.0m/min(至刮臂外缘以1.5m/min～3m/min)线速度行驶，主梁下部连接支架、污泥刮泥板等。近液面处设置浮渣刮板(根据工艺设计，可选)，沿中心稳流筒延伸至浮渣斗，当主梁旋转时，浮渣刮板将液面的浮渣由池中心撇向池周，收集在浮渣斗，通过浮渣斗，排至池外。
浓缩机的工作原理和刮泥机的工作原理相似，区别就是浓缩机在刮臂上面设有交叉布置的浓缩栅条，栅条随着刮臂旋转，为自由水从污泥中逸出提供通道，提高沉淀池中污泥层的浓缩效率。
构造及工作过程：
由行车、刮泥耙、撇渣耙、驱动装置和控制柜等组成。
根据集泥槽、集渣槽设置在沉淀池的同一端或分设两端，刮泥机的工作过程分别如下：
1、两槽同设一端：刮泥耙下降、撇渣耙下降——刮泥机由池端(出水端)始点向泥、渣槽端行驶，将污泥、浮渣刮集输送至终点(进水端)——刮泥耙上提、撇渣耙上提——刮泥机由终端向始端换向行驶——抵达始端后停机或进行另一循环。
2、两槽分设两端：刮泥耙下降、撇渣耙上提——刮泥机由出水端向泥槽端行驶，将污泥刮集输送至终点——刮泥耙上提而撇渣耙下降——刮泥机换向行驶将浮渣撇向浮渣槽——抵达始端后停机或进行另一循环。
适用行业：
城镇污水处理厂,工业废水处理工程沉淀池及浓缩池,为方便客户对此类产品的配置，技术参数和特点进行深入了解，更为便捷快速的进行设备选型，特进行如下设备选型指导。其他相同产品可参考本选型手册。
设备特点：
1、结构简单、重量轻
2、维护简单、方便、运行费用低
3、新型的传动机构，不用联轴器，对中方便、结构紧凑
4、根据用户需要，行走轮可为橡胶轮、尼龙轮、钢轮。
结构和工作原理：

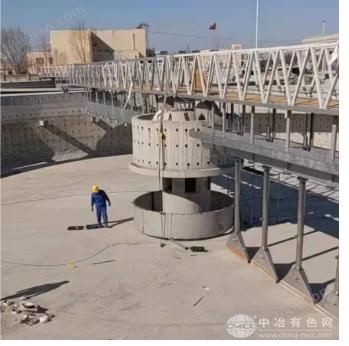

周边传动刮吸泥机，主要有主梁(桁架梁或折板梁)、溢流堰、传动装置、稳流筒、中心泥罐、排泥槽、刮板、吸泥装置、浮渣收集和排除设施、输电装置。待处理的水从中心筒进水管进入，通过稳流筒稳流进入沉淀池然后向四周扩散沉淀，清水由池边溢流堰流出，其中沉淀物由刮泥板刮集到吸泥口，根据连通管原理，利用水位差将池底污泥吸入排泥槽，通过虹吸管进入中心筒排泥管排出，同时池中浮渣由浮渣刮板收集经排渣斗排出池。
