工作原理

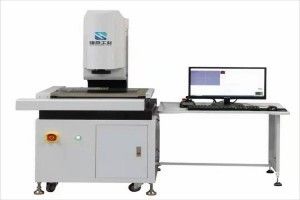

UMI4030-Z基于光学成像与计算机视觉技术，通过高分辨率工业CCD摄像头捕捉被测工件影像，经连续变倍镜头放大后传输至计算机。软件利用边缘检测、特征识别算法对影像进行数字化处理，提取工件轮廓、孔位、圆弧等几何特征，结合精密金属光栅尺（分辨率0.0005mm）实时反馈三轴位移数据，最终计算出精确尺寸及形位公差。其非接触式测量方式避免了对精密工件的物理损伤，尤其适合软质材料或易变形部件检测。
应用范围
该设备覆盖电子、五金、塑胶、模具等行业，可检测手机玻璃盖板、PCB板、金属冲压件、丝印网板等工件的平面尺寸。典型场景包括：模具厂型腔尺寸验证、电子厂SMT贴片元件位置度检测、汽车零部件平面度分析等。其支持点、线、圆、弧等20余种几何元素测量，兼容阵列测量与SPC统计分析功能，满足批量质检需求。
技术参数
行程范围：400×300×200mm
测量精度：XY轴≤(3+L/200)μm（L为测量长度，单位mm）
变倍镜头：0.7-4.5X光学变倍，影像放大倍率30-225倍
光栅尺：进口高精密金属光栅，分辨率0.0005mm
光源系统：轮廓光、表面光双LED可调光源，支持同轴光选配
软件功能：支持CNC编程测量、自动抓取边缘、SPC统计输出
产品特点
高性价比：半自动操作模式平衡精度与成本，较全自动型号价格降低30%，适合预算有限的中小型企业。
灵活扩展：预留探针接口，可升级为复合式测量系统，实现Z轴高度检测。
稳定耐用：花岗岩底座与P级直线导轨确保长期使用不变形，维护周期延长至1年。
智能高效：软件支持一键式测量模板调用，单件检测时间缩短至10秒内，效率提升50%。
