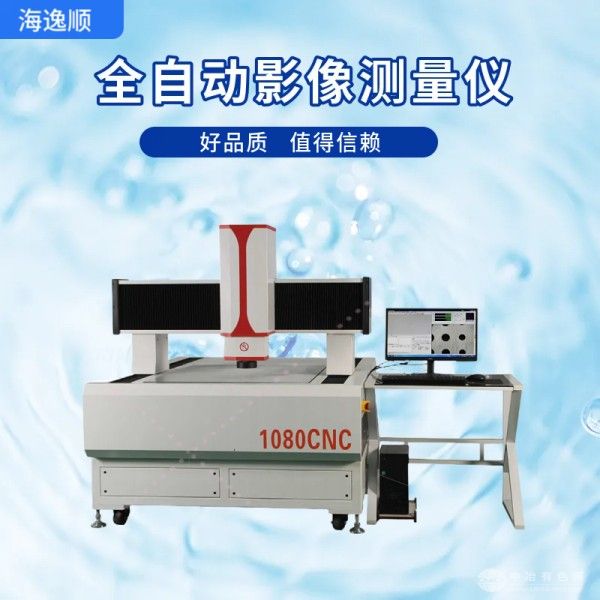

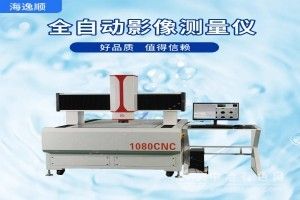

工作原理
设备基于机器视觉与光学成像技术，通过高分辨率工业CCD摄像头捕捉被测工件的数字图像，结合智能图像处理算法自动识别边缘、角点等特征点。其核心在于“自动边缘提取+亚像素细分技术”，可精准定位图像边界，分辨率达0.0005mm。运动系统采用三轴伺服电机驱动，搭配高精度光栅尺实时反馈位移数据，确保X/Y/Z轴定位精度≤±(2.5+L/300)μm（L为测量长度）。软件支持空间坐标旋转功能，工件可随意放置，系统自动修正角度偏差，实现无夹具批量测量。
应用范围
覆盖模具制造全流程：注塑模、压铸模的型腔尺寸检测，冲压模的刃口磨损分析，以及电极的精密抄数；同时适用于电子元器件（如连接器、PCB板）、精密零件（如螺丝、弹簧）、医疗器械等行业的二维尺寸公差控制。设备支持阵列测量功能，可自动检测阵列分布的孔位、槽宽等特征，大幅提升批量检测效率。
技术参数
测量范围：1000×800×200mm；
分辨率：0.0005mm；
重复精度：±1.5μm；
影像放大倍率：20-120×（可选配0.5×/1×镜筒）；
光源系统：八区程控LED表面光+轮廓光，亮度独立可调；
运动控制：X/Y轴400W伺服电机，Z轴200W伺服电机，搭配台湾上银精密级直线导轨与滚珠丝杆；
软件功能：支持DXF文件导入比对、SPC统计过程控制、自动生成Word/Excel检测报告。
产品特点
全自动化操作：CNC编程模式支持“一次编程，无限复用”，批量检测时自动完成走位、对焦、测量、数据存储全流程，效率较手动测量提升5倍以上；
高精度补偿技术：花岗岩底座与立柱结构消除热变形误差，光栅尺与运动系统实时校准，确保长期稳定性；
智能影像处理：自动对焦功能可搜索Z轴最清晰位置，消除人为对焦误差；鹰眼放大功能支持全屏目标牵引，点击图形即可自动回位测量；
兼容性与扩展性：支持触点测头接入，可升级为复合式测量系统；预留接口可连接三坐标测量仪，实现多维数据融合。
