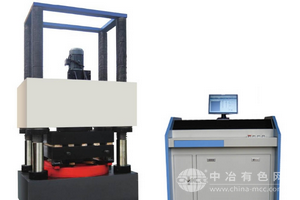

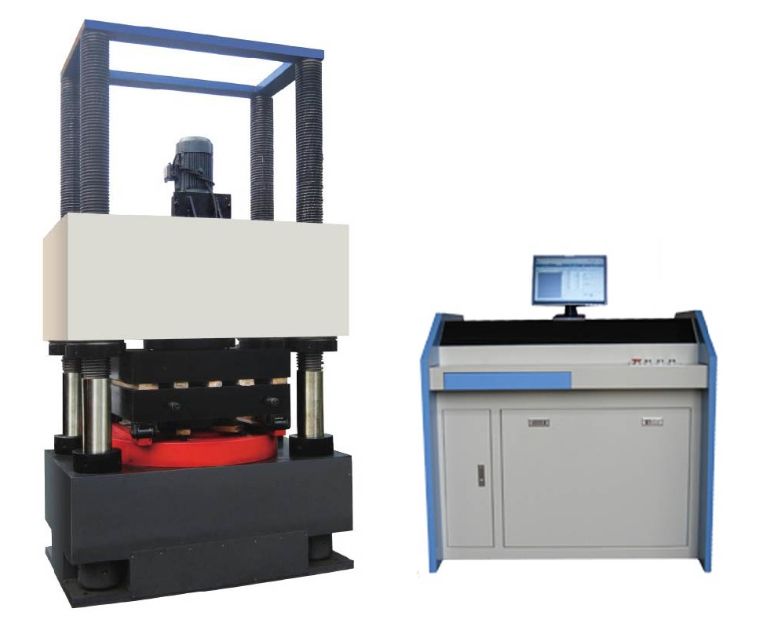

CTS-P5000电液伺服液压压力试验机
一、产品概述:
CTS-P5000微机控制电液伺服压力试验机主要用于混凝土试件、混凝土结构件的抗压强度试验，也用于金属材料及金属结构件的抗压强度试验。本试验机可根据试验要求绘制时间-试验力，时间-位移，位移-试验力曲线并自动处理试验数据，是交通、建材、冶金、航空、航天、大专院校、科研单位等的理想试验设备。采用先进的CTS7.0全数字闭环多通道控制器进行试验过程的高精度控制并计算机进行上下位机通讯进行数据交换与处理。该多通道全数字闭环控制器实现了物理调零、增益调整及试验力测量的自动换档、调零和标定，无任何模拟调节环节，控制电路高度集成化，控制精确，性能可靠，
二、适用标准:
GB/T 2611-2007《试验机 通用技术要求》
GB/T16826-2008《电液伺服万能试验机》
JG 139-1999《拉力、压力和万能材料试验机》
GB/T6825.1《静单轴试验机的检验第1部分:拉力和(或)压力试验机测力系统的检验与校准》
JB/T 6147-2007《试验机包装、包装标志、储运技术要求》
三、技术参数:
(一)主机参数
1、主机结构:四立柱、油缸下置式;
2、立柱数:4立柱;
3、上下压板最大空间(mm):2500;
4、立柱间有效距离(mm):920x420;
5、活塞最大行程(mm):250;
6、上、下压板尺寸(mm):600x600x150;
7、主机尺寸(mm):1300x920x4500;
8、轨道长度(mm):6000;
9、球头压盘尺寸(mm):400x400;
10、电源:三相五线制380V+10%，50Hz/220V+10%，50HZ;11、使用环境:室温(10-35°C)，湿度≤80%，无震动，无粉尘。
(二)测量参数
1、最大试验力(kN):5000;
2、试验机级别 :0.5级;
3、试验力有效测量范围:0.01%-100%FS;
4、试验力分辨力:满量程的1/1000000(全程一个分辨力不分档)
试验力测量精度:±0.5%;5、
6、位移测量范围(mm):0-250;
6、位移测量分辨力(um):0.1;
7、位移测量精度:±0.5%;
(三)控制参数
1、力控控制速度范围:0.001%~5%FS/S;
2、力控速度控制精度:0.001%~1%FS/s时优于≤±0.5%;1%~5%FS/s时优于≤±0.2%;
3、力控保持精度:±0.002%FS;
4、变形控控制速度范围:0.001%~5%FS/S;
5、变形控速度控制精度:0.001%~1%FS/s时优于+0.5%;1%~5%FS/s时优于+0.2%;
6、变形控保持精度:≤±0.002%FS;
7、位移控控制速度范围:0.1~50mm/min;
8、位移控速度控制精度:≤±0.2%;
9、位移控保持精度:≤±0.02mm;
10、控制方式:力闭环控制、变形闭环控制、位移闭环控制;11、负荷保持功能:高精度进口伺服阀负荷保持。
(四)伺服油源参数
1、主系统系统压力(Mpa):25;
2、油泵最大流量(L/min):5.1;
3、滤油器滤油精度(μm):10;
4、主油泵电机功率(kW):5.5;
5、油箱容积(L):120。
(五)整机参数
1、主机外形尺寸(mm):约1255 x1145 x3900;2、油源外形尺寸(mm):1250x850x870;
3、重量(Kg):主机12000，油源:500;
4、电源:三相五线制380V+10%，50HZ/单相220V+10%，50HZ5、使用环境:室温(10-35°℃)，湿度≤80%，无震动，无粉尘
