电火花群孔加工机床的加工原理和工艺
电火花加工的原理是基于工具和工件(正 负电极)之间脉冲性火花放电时的电腐蚀现象来蚀出多余的金属，以达到对零件的尺寸，形状及表面质量等预定的加工要求。根据电火花机床加工原理，我单位开发研制了电火花群孔加工机床，改变了传统的必须用超硬的刀具加工金属的工艺。该机床在加工孔径小于板厚的小孔加工中具有显著的优势。
加工工艺如下：
1. 工具电极的制作：多孔，群孔电火花加工的关键是工具电极的制作，根据工件的技术要求，首先选用合适的电极(紫铜)，把电极调直后，做成刷状，
2. 工装的制作; 根据工件的大小及技术要求制作工装，使工件在加工过程中保持稳定。
3. 把电极装在机床主轴上找正，使电极与工件垂直，
4. 根据图纸要求调整电源的技术参数进行加工。
机床参数：

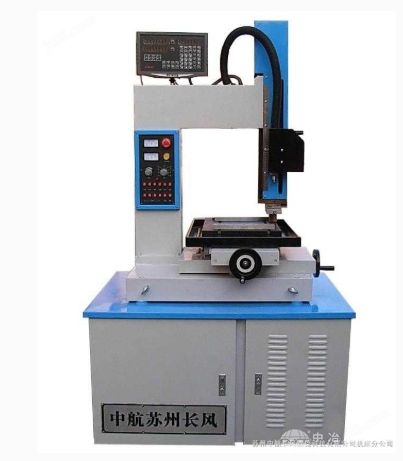

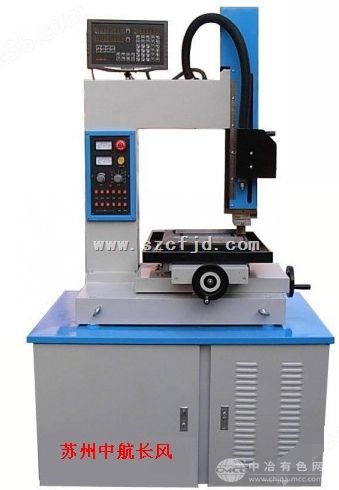

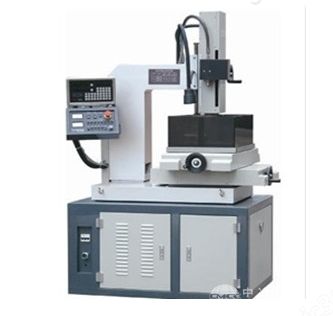

该机床是我厂根据用户的要求研制开发的，适用于加工群孔。
整机结构合理， 刚性好，操作简便，具有*的性能价格比。
主机为全框架、龙门式结构，三轴均采用精密滚珠丝杠传动，力矩大，精度高。·主轴(Z)导向采用高精度滚动直线导轨控制，日本山洋直流伺服电机驱动，导向精度及伺服灵敏度高，运动精度稳定。
脉冲电源，适用于加工筛板，加工速度快。 具有自动排除积碳、自动防干扰，快速间隙恢复，深度锁定等功能。
机床型号：
BR71500、BR71800、BR711000、BR711500
工作台尺寸mm500*1000、800*1250、1000*1500、1500*2500
主轴承重kg80100100100
脉冲电源A80100100100
