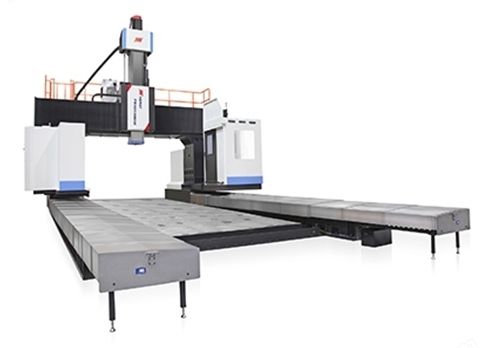

一、PM系列动柱型龙门加工中心特点：
该系列机床采用龙门框架(X轴)移动，工作台固定的结构滑鞍沿横梁移动。主轴箱采用方滑枕结构，经减速机减速，满足低速恒扭矩和高速恒功率切削。速度快、灵敏度高、精度保持性好、承重大。
固定工作台适合重型金属工件的加工。
01、高刚性整体结构设计
整体刚性强，加工范围广，切除效率高，进给精度好，输出扭矩大。
02、Y轴结构
齿轮、齿条传动，寿命长;双电机驱动，运动平稳。
03、主变速
ZF齿轮箱和自制齿轮箱组合结构，有效提高主轴输出扭矩，适合于重切削。
04、高扭力主轴
中国台湾进口重载主轴单元，输出扭矩大，适合重切削。
二、典型加工件
轮胎模
缸体
固定架
飞机机身零部件
三、PM系列动柱型龙门加工中心技术参数：
项目单位PM30100MHZ、PM30120MHZ、PM30140MHZ、PM30160MHZ、PM30120MSC、PM30140MSC、PM30160MSC、PM40100MSC、PM40120MSC、PM40140MSC、PM40160MSC
工作台宽度mm3000、3000、4000
工作台长度mm10000、12000、14000、16000、12000、14000、16000、10000、12000、14000、16000
工作台行程(X轴)mm1050+750(换头)12500+750(换头)14500+750(换头)16500+750(换头)1050+750(换头)14500+750(换头)16500+750(换头)1050+750(换头)12500+750(换头)14500+750(换头)16500+750(换头)
滑鞍行程(Y轴)mm460046005200[5600]
滑枕行程(Z轴)mm1250[1500]1250[1500]1500
两立柱之间距离mm4200[4600]4200[4600]500-2000
转速范围r/min40～3500、40～2500、40-2500
最大输出扭矩N.m1120/1320、1993/2458、1993/2458
主轴电机功率kW22/2630/37
