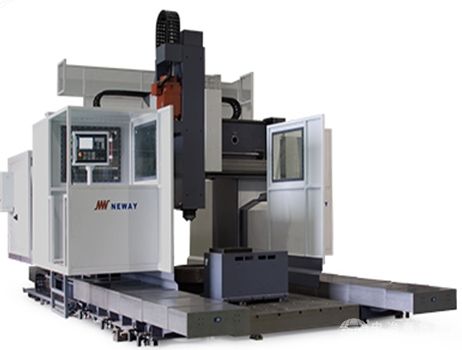

龙门钻削中心的特点：
本机床采用龙门框架移动，工作台固定的结构，计算机有限元优化设计，各部件受力状态佳。机床具有高刚性和高承载性的特点，布局合理先进，机床刚性好，主轴带中心出水功能，排屑、排水易处理。适用于大型法兰类、盘类、板类等金属零件的大批量加工，并且加工质量和加工效率都有很大的优势，一次装夹即可以完成钻孔、攻丝、铣螺纹等工序的加工。
主要适用于新能源汽车、军工、新能源、铁道、船舶、石油等行业。
01、高刚性基础件
所有机床大件除工作台外皆采用焊接件结构，重量轻，刚性大，并且采用了严格的焊接工艺和热处理工艺。
02、床身床身结构设计保证高强度、高硬度、抗震。
03、刀库
中国台湾德皇伞式电动刀库，可装8把刀，满足加工不同孔时需多次更换刀具的要求。
04、冷却系统
冷却液由两个冷却水泵供给，分两个支路。一路流至机床主轴前端的软管喷嘴和主轴环喷处，另一路作为中心出水用。
龙门钻削中心的技术参数：
项 目单位PM1540D、PM2050D、PM3250D
工作台尺寸mm1500x1500(两个)2150×2150(两个)3200×3200，3200×1400
工作台承重kg/m210000、10000、10000
工作台行程(X轴)mm3700、5000、5000
滑鞍行程(Y轴)mm1600、3000、3200
滑枕行程(Z轴)mm1000、1250、1250
主轴端面到工作台面距离mm500～1500、850～2100、250～1500
两立柱之间距离mm1900、2660、4050
刀柄规格 BT50、BT50、BT50
转速范围r/min20～250020～250020～2500
大输出扭矩N.m280/331280/331280/331
主轴电机功率kW22/2622/2622/26
滑枕截面mm480X480480X480480X480
X、Y、Z轴快移速度m/min1288
刀具数量-[12/16][12/16][12/16]
刀具大直径/长度/重量mm/mm/kgφ200/400/25φ200/400/25φ200/400/25
刀具大直径(相邻无刀具)mm250250250
定位精度(X/Y/Z)mm0.02/10000.02/10000.08/0.06/0.03
重复定位精度(X/Y/Z)mm0.01/10000.01/10000.05/0.04/0.015
数控系统 NEWAY FANUC [SIEMENS]
机床重量kg20000、25000、28000
